Дипольная антенна SDA-1270 трубчатая (1230 - 1320 МГц)

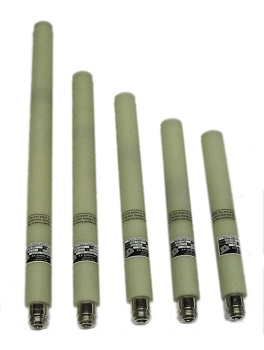

Дипольная трубчатая антенна SDA-1270


Особенности SDA-1270


• Диапазон частот:

- 1230 МГц – 1320 МГц.

• Тип антенны:

- трубчатый диполь.

• Тестирования:

- усиление антенн,

- беспроводных устройств,

- характеристики камер.

• Особенности:

- надежность,

- питание концевое,

- большое усиление,

- высокая мощность,

- низкий показатель КСВ,

- сверхпрочность конструкции.

• Тестирование согласно стандартам:

- по беспров. устройствам, авто и др.

• Индивидуальная калибровка оборудования.

• Производство дипольной антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны SDA-1270


Антенна SDA-1270 - трубчатый всенаправленный диполь с коэффициентом усиления 2 дБи, для частот 1230 - 1320 МГц.

Максимальная мощность антенны составляет 10 Вт, средняя частота - 1270 МГц, питание - концевое.

В соответствие с измерительными стандартами по тестам беспроводных устройств, а также некоторыми автомобильными стандартами, антенна модели SDA-1270 обладает великолепными характеристиками КСВ и имеет способность настраиваться на необходимую пользователю частоту.

Дипольная антенна SDA-1270 является эталоном для точного измерения усиления антенн, для беспроводного тестирования и оценки характеристик камер.


Характеристики антенны SDA-1270


• Диапазон: 1230 - 1320 МГц.

• Частота средняя: 1270 МГц.

• Мощность максимальная: 10 Вт.

• Тип: всенаправленная.

• Импеданс антенны: 50 Ом.

• Низкий коэффициент КСВ: < 1.5:1.

• Разъем типа: N (f) (SMA по заказу).


Модели дипольных трубчатых антенн A.H.Systems


Модель антенныЧастота средняяЧастотный диапазон
Диполь SDA-900900 МГц 880 МГц - 920 МГц
Диполь SDA-915915 МГц 890 МГц - 940 МГц
Диполь SDA-12701270 МГц 1230 МГц - 1320 МГц
Диполь SDA-14401440 МГц 1390 МГц - 1500 МГц
Диполь SDA-15751575 МГц 1525 МГц - 1725 МГц
Диполь SDA-17501750 МГц 1700 МГц - 1800 МГц
Диполь SDA-19501950 МГц 1880 МГц - 2010 МГц
Диполь SDA-24502450 МГц 2380 МГц - 2570 МГц



Дипольные антенны A.H.Systems


• Наборы диполей:

TDS-535 (25 МГц - 1000 МГц), TDS-535-2 (25 МГц - 1000 МГц), TDS-536 (50 - 220 МГц, 325 - 1000 МГц).


• Резонансные полуволновые диполи:

FCC-1 (25 МГц - 70 МГц), FCC-2 (65 МГц - 180 МГц), FCC-3 (170 МГц - 340 МГц), FCC-4 (325 МГц - 1000 МГц).


• Диполи СВЧ/УВЧ:

TV-1 (50 МГц - 220 МГц), TV-2 (325 МГц - 1000 МГц), SAS-530 (160 МГц - 500 МГц), SAS-530H (160 МГц - 500 МГц).
