Дипольная антенна SDA-2450 трубчатая (2380 - 2570 МГц)

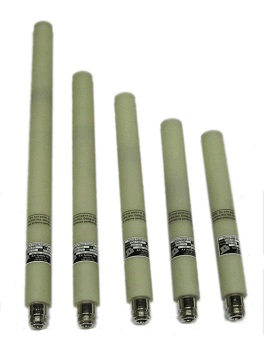

Дипольная трубчатая антенна SDA-2450

Антенна SDA-2450


• Диапазон частот:

- 2380 МГц – 2570 МГц.

• Тип антенны:

- трубчатый диполь.

• Тестирования:

- усиления разных антенн,

- беспроводных устройств,

- отраж. параметров камер.

• Особенности:

- надежность,

- концевое питание,

- хорошее усиление,

- высокая мощность,

- низкий коэффициент КСВ,

- сверхпрочность конструкции.

• Тестирование по стандартам:

- для автомобилей, для беспров. устройств и др.

• Индивидуальная калибровка оборудования.

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны SDA-2450


Антенна SDA-2450 представляет собой трубчатую всенаправленную дипольную антенну от A.H.Systems, работающую на частотах 2380 – 2570 МГц.

Диполь имеет концевое питание, коэффициент усиления составляет 2 дБи, максимальная мощность модели SDA-2450 - 10 Вт, средняя частота - 2450 МГц.

В соответствие с измерительными стандартами по тестам беспроводных устройств, а также некоторыми автомобильными стандартами, антенна SDA-2450 обладает великолепными характеристиками КСВ и имеет способность настраиваться на необходимую пользователю частоту.

Дипольная антенна SDA-2450 служит эталоном для беспроводного тестирования, точного измерения усиления разных антенн, оценки способности камеры отражать.


Характеристики диполя SDA-2450


• Диапазон: 2380 МГц – 2570 МГц.

• Частота средняя: 2450 МГц.

• Мощность максимальная: 10 Вт.

• Тип антенны: всенаправленная.

• Импеданс антенны: 50 Ом.

• Низкий коэффициент КСВ: < 1.5:1.

• Разъем типа: N (f) (SMA по заказу).


Модели дипольных трубчатых антенн A.H.Systems


Модель антенныЧастота средняяЧастотный диапазон
Диполь SDA-900900 МГц 880 МГц - 920 МГц
Диполь SDA-915915 МГц 890 МГц - 940 МГц
Диполь SDA-12701270 МГц 1230 МГц - 1320 МГц
Диполь SDA-14401440 МГц 1390 МГц - 1500 МГц
Диполь SDA-15751575 МГц 1525 МГц - 1725 МГц
Диполь SDA-17501750 МГц 1700 МГц - 1800 МГц
Диполь SDA-19501950 МГц 1880 МГц - 2010 МГц
Диполь SDA-24502450 МГц 2380 МГц - 2570 МГц



Дипольные антенны A.H.Systems


• Наборы диполей:

TDS-535 (25 МГц - 1000 МГц), TDS-535-2 (25 МГц - 1000 МГц), TDS-536 (50 - 220 МГц, 325 - 1000 МГц).


• Резонансные полуволновые диполи:

FCC-1 (25 МГц - 70 МГц), FCC-2 (65 МГц - 180 МГц), FCC-3 (170 МГц - 340 МГц), FCC-4 (325 МГц - 1000 МГц).


• Диполи СВЧ/УВЧ:

TV-1 (50 МГц - 220 МГц), TV-2 (325 МГц - 1000 МГц), SAS-530 (160 МГц - 500 МГц), SAS-530H (160 МГц - 500 МГц).
