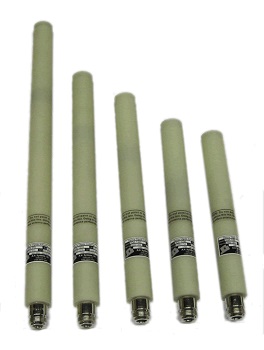

Дипольная антенна SDA-1440 трубчатая (1390 - 1500 МГц)

Особенности SDA-1440

• Диапазон частот:

- 1390 МГц – 1500 МГц.

• Тип антенны:

- диполь трубчатый.

• Тестирование:

- усиления антенн,

- беспроводные устройства,

- отраж. параметров камер.

• Особенности:

- надежность,

- питание концевое,

- высокая мощность,

- хорошее усиление,

- низкий коэффициент КСВ,

- сверхпрочность конструкции.

• Тестирование по стандартам:

- автомобильным, беспров. устройств и др.

• Индивидуальная калибровка оборудования.

• Производство дипольной антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны SDA-1440

Антенна SDA-1440 - трубчатый всенаправленный диполь с коэффициентом усиления 2 дБи, работающий на частотах 1390 - 1500 МГц.

Максимальная мощность диполя составляет 10 Вт, средняя частота - 1440 МГц, питание - концевое.

В соответствие с измерительными стандартами по тестам беспроводных устройств, а также некоторыми автомобильными стандартами, дипольная антенна модели SDA-1440 обладает великолепными характеристиками КСВ и имеет способность настраиваться на необходимую пользователю частоту.

Дипольная антенна SDA-1440 служит эталоном для беспроводного тестирования, точного измерения усиления разных антенн, оценки способности камеры отражать.

A.H.Systems производит целый модельный ряд трубчатых диполей, ссылки на диполи ниже.

Характеристики антенны SDA-1440

• Диапазон: 1390 - 1500 МГц.

• Частота средняя: 1440 МГц.

• Мощность максимальная: 10 Вт.

• Тип: всенаправленная.

• Импеданс антенны: 50 Ом.

• Низкий коэффициент КСВ: < 1.5:1.

• Разъем типа: N (f) (SMA по заказу).

Модели дипольных трубчатых антенн A.H.Systems

Модель антенны	Частота средняя	Частотный диапазон
Диполь SDA-900	900 МГц	880 МГц - 920 МГц
Диполь SDA-915	915 МГц	890 МГц - 940 МГц
Диполь SDA-1270	1270 МГц	1230 МГц - 1320 МГц
Диполь SDA-1440	1440 МГц	1390 МГц - 1500 МГц
Диполь SDA-1575	1575 МГц	1525 МГц - 1725 МГц
Диполь SDA-1750	1750 МГц	1700 МГц - 1800 МГц
Диполь SDA-1950	1950 МГц	1880 МГц - 2010 МГц
Диполь SDA-2450	2450 МГц	2380 МГц - 2570 МГц

Дипольные антенны A.H.Systems

• Наборы диполей:

TDS-535 (25 МГц - 1000 МГц), TDS-535-2 (25 МГц - 1000 МГц), TDS-536 (50 - 220 МГц, 325 - 1000 МГц).

• Резонансные полуволновые диполи:

FCC-1 (25 МГц - 70 МГц), FCC-2 (65 МГц - 180 МГц), FCC-3 (170 МГц - 340 МГц), FCC-4 (325 МГц - 1000 МГц).

• Диполи СВЧ/УВЧ:

TV-1 (50 МГц - 220 МГц), TV-2 (325 МГц - 1000 МГц), SAS-530 (160 МГц - 500 МГц), SAS-530H (160 МГц - 500 МГц).
