Дипольная антенна SDA-915 трубчатая (890 - 940 МГц)

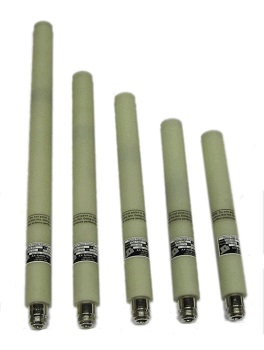

Дипольная трубчатая антенна SDA-915

Антенна SDA-915


• Диапазон частот:

- 890 МГц – 940 МГц.

• Тип антенны:

- трубчатый диполь.

• Тестирования:

- характеристики камер,

- усиления разных антенн,

- беспроводных устройств.

• Особенности:

- надежность,

- большое усиление,

- высокая мощность,

- концевое питание,

- низкий показатель КСВ,

- сверхпрочность конструкции.

• Тестирование по станд.:

- для автомобилей, для беспров. устройств и др.

• Индивидуальная калибровка оборудования.

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны SDA-915


Антенна SDA-915 - это трубчатая всенаправленная дипольная антенна от A.H.Systems для частот 890 - 940 МГц.

Диполь имеет: максимальную мощность - 10 Вт, среднюю частоту - 915 МГц, коэффициент усиления - 2 дБи, питание - концевое.

Антенна SDA-915 обладает отличными характеристиками КСВ, имеет способность настраиваться на необходимую пользователю частоту.

В связи с эим, диполь применяется для тестов на соответствие по стандартам для беспроводных устройств, для автомобилей и пр.

Дипольная антенна SDA-915 служит эталоном для беспроводного тестирования, точного измерения усиления разных антенн, оценки способности камеры отражать.


Характеристики антенны SDA-915


• Диапазон: 890 - 940 МГц.

• Частота средняя: 915 МГц.

• Мощность максимальная: 10 Вт.

• Тип: всенаправленная.

• Импеданс антенны: 50 Ом.

• Низкий коэффициент КСВ: < 1.5:1.

• Разъем типа: N (f) (SMA по заказу).


Модели дипольных трубчатых антенн A.H.Systems


Модель антенныЧастота средняяЧастотный диапазон
Диполь SDA-900900 МГц 880 МГц - 920 МГц
Диполь SDA-915915 МГц 890 МГц - 940 МГц
Диполь SDA-12701270 МГц 1230 МГц - 1320 МГц
Диполь SDA-14401440 МГц 1390 МГц - 1500 МГц
Диполь SDA-15751575 МГц 1525 МГц - 1725 МГц
Диполь SDA-17501750 МГц 1700 МГц - 1800 МГц
Диполь SDA-19501950 МГц 1880 МГц - 2010 МГц
Диполь SDA-24502450 МГц 2380 МГц - 2570 МГц



Дипольные антенны A.H.Systems


• Наборы диполей:

TDS-535 (25 МГц - 1000 МГц), TDS-535-2 (25 МГц - 1000 МГц), TDS-536 (50 - 220 МГц, 325 - 1000 МГц).


• Резонансные полуволновые диполи:

FCC-1 (25 МГц - 70 МГц), FCC-2 (65 МГц - 180 МГц), FCC-3 (170 МГц - 340 МГц), FCC-4 (325 МГц - 1000 МГц).


• Диполи СВЧ/УВЧ:

TV-1 (50 МГц - 220 МГц), TV-2 (325 МГц - 1000 МГц), SAS-530 (160 МГц - 500 МГц), SAS-530H (160 МГц - 500 МГц).
