Дипольная антенна SAS-530 (160 – 500 МГц)




Дипольная антенна SAS-530

Антенна SAS-530


• Диапазон частот:

- 160 МГц – 500 МГц.

• Тип антенны:

- диполь.

• Функции:

- тесты по стандартам,

- прием/передача данных.

• Особенности:

- высокая мощность,

- сверхпрочная конструкция.

• Возможности:

- измерения в экран-комнатах и пр.,

- измерения на открытом воздухе.

• Поддерживаемые стандарты:

- TEMPEST, военн.MIL-STD, VDE, ст.FCC.

• Индивидуальная калибровка (1, 3, 10 м – гориз. поляр.).

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны SAS-530


Антенна SAS-530 представляет собой всенаправленный широкополосный диполь A.H.Systems.

Диполь применяется для испытаний в диапазоне 160 - 500 МГц и идеально покрывает радиовещательные частоты.

СВЧ/УВЧ диполь SAS-530 используется для измерений по параметрам соответствия и поддерживает станадврты: TEMPEST, военн.MIL-STD, VDE, ст.FCC.

Данная модель антенны от A.H.Systems отличается возможностью обеспечения надежных повторяемых измерений.

За счет своей сверхпрочной конструкции диполь может эксплуатироваться в различных условиях: в экранированном помещении, улице (на открытом воздухе) и пр.

Дипольная антенна SAS-530 – это идеальное решение для измерений в СВЧ и УВЧ диапазонах.


Характеристики антенны SAS-530


• Диапазон частот: 160 – 500 МГц.

• Мощность постоянная max: 1 Вт.

• Поле излучения max: 5 В/м.

• Импеданс дипольной антенны: 50 Ом.

• Разъем антенны имеет тип: N (f).

• Монтажная база диполя: 1/4-20 (F) резьба.

• Высота/ширина диполя: 53,34/61,96 см.

• Вес диполя SAS-530 составляет: 1,134 кг.


Поставляемые аксессуары для SAS-530


Зажим ABC-B крепежа балуна антенны.


Рекомендуемые принадлежности для SAS-530


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

PAM-0202 (Предусилитель).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по антенне SAS-530


• Техническое описание антенны SAS-530 (по запросу).

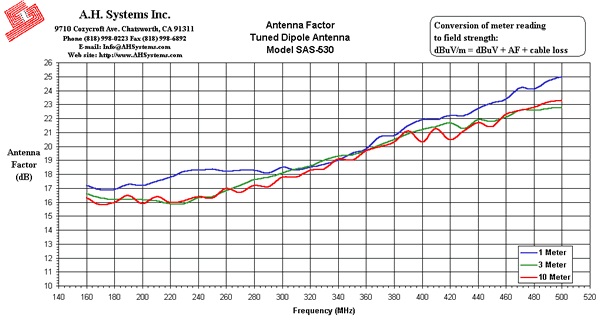

• Typical Antenna Factor Plot SAS-530

AF SAS-5303

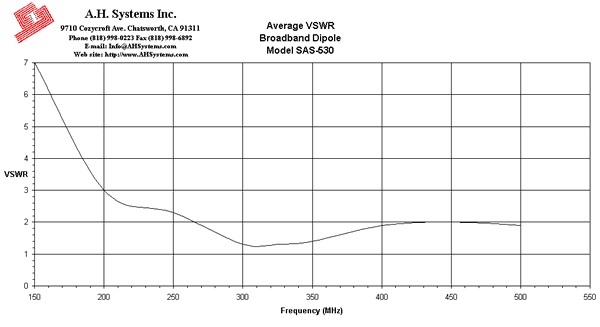

• Typical VSWR SAS-530

VSWR SAS-530

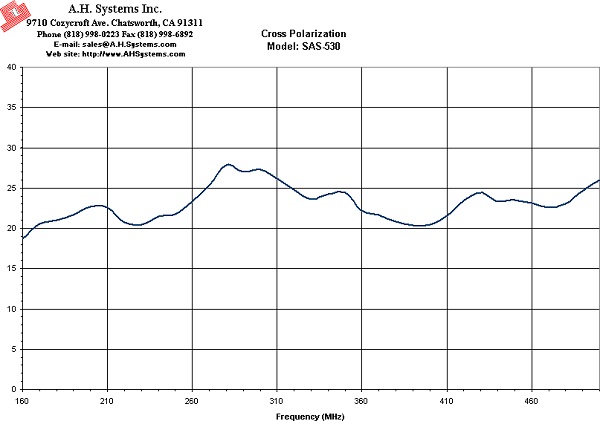

• Cross Polarization Attenuation SAS-530

CP SAS-530
