Дипольная антенна SAS-530H (160 – 500 МГц)




Дипольная антенна SAS-530H

Антенна SAS-530H


• Диапазон частот:

- 160 МГц – 500 МГц.

• Тип антенны:

- дипольная.

• Функции:

- тесты по стандартам,

- прием и передача данных.

• Особенности:

- высокая мощность,

- прочная конструкция.

• Возможности:

- измерения в помещениях и пр.,

- измерения на открытом воздухе.

• Соответствие требованиям:

- TEMPEST, военн.MIL-STD, VDE, ст.FCC.

• Индивидуальная калибровка (1, 3, 10 м – гориз. поляр.).

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны 530H


Антенна SAS-530H представляет собой всенаправленный диполь A.H.Systems высокой мощности.

Диполь применяется в диапазоне СВЧ/УВЧ 160 МГц - 500 МГц и покрывает радиовещательные частоты.

Данная антенна используется для измерений по параметрам соответствия и превосходно подходит для стандартов, таких как: TEMPEST, военн.MIL-STD, VDE, ст.FCC.

Модель антенны SAS-530H от A.H.Systems отличается возможностью обеспечения надежных повторяемых измерений.

За счет своей сверхпрочной конструкции диполь может эксплуатироваться в различных условиях: в экранированном помещении, улице (на открытом воздухе) и пр.

Дипольная антенна SAS-530H – это идеальное решение для измерений в СВЧ и УВЧ диапазонах.


Характеристики антенны SAS-530H


• Диапазон частот: 160 – 500 МГц.

• Мощность постоянная max: 300 Вт.

• Поле излучения max: 50 В/м.

• Импеданс (по номиналу): 50 Ом.

• Разъем антенны имеет тип: N (f).

• Монтажная база диполя: 1/4-20 (F) резьба.

• Высота/ширина диполя: 53,34/61,96 см.

• Вес диполя SAS-530H составляет: 1,134 кг.


Поставляемые аксессуары для SAS-530H


Зажим ABC-B крепежа балуна антенны.


Рекомендуемые принадлежности для SAS-530H


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

PAM-0202 (Предусилитель).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по антенне SAS-530H

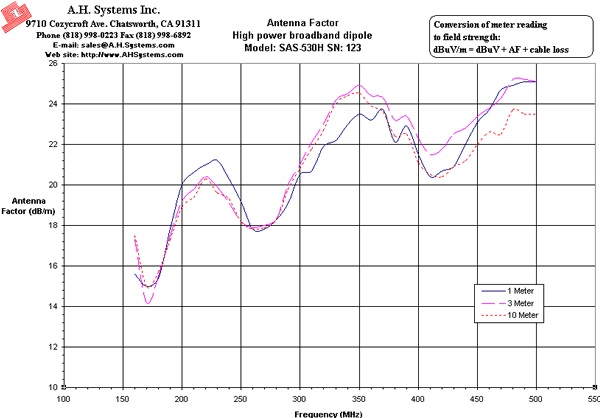

• Typical Antenna Factor Plot SAS-530H

AF SAS-530H
