Рупорная антенна SAS-572 (18 ГГц – 26,5 ГГц)
Характеристики антенны SAS-572
• Диапазон SAS-572 частот: 18,0 – 26,5 ГГц
• Коэффициент усиления равен: 18.6 – 21.6 дБи
• Фактор антенны (1 метр): 36.7 – 37.1 дБ/м
• Мощность пост. максимальная: 50 Вт
• Излучение поля максимальное: 200 В/м
• Ширина луча антенны: 15°
• Импеданс nominal: 50 Ом
• Тип разъема антенны: WR-42 - SMA (female)
• База монтажная устройства: 1/4 - 20 (f) резьба
• Длина/ширина/высота: 13,0/4,3/5,6 см
• Вес рупорной антенны: 0,090 кг
Особенности антенны SAS-572
• Частотный диапазон SAS-572: 18,0 – 26,5 ГГц
• Высокий коэффициент усиления: 18.6 – 21.6 дБи
• Функции устройства работы на прием и излучение
• Поляризация антенны SAS-572: линейная
• Калибровка индивид. (на 1 м, горизонт. поляризация)
• Тестирование: ст. воен. MIL-STD, ст. FCC, ст. TEMPEST и ст. VDE
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-572

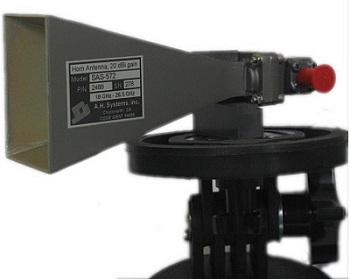

Антенна SAS-572 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 18,0 – 26,5 ГГц.
Высокое значение коэффициента усиления (18,6 – 21,6 дБи), низкое значение КСВ, сверхпрочная конструкция, стойкость к большой мощности (до 50 Вт) – все это делает рупорную антенну SAS-572 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.
Данные широкополосные антенны модели SAS572 значительно сокращают время (t) тестирования и подходят для большинства используемых (в том числе военных) стандартов.
Отметим также, что для двух-гребенчатой рупорной антенны предусматриваются такие дополнительные принадлежности от A.H.Systems, как: предусилитель, штатив с головкой вращения, кабель и прочее.
Рекомендуемые принадлежности для SAS-572
• PAM-1826 (предусилитель, усиление 37 дБ)
• SAC-26G-3 (3 м, 3.5 мм кабель с низкими потерями)
• ATU-510 (штатив для антенны, дерево)
• AEH-510 (вращающаяся головка для штатива, пластик)
Дополнительная информация по антенне SAS-572
• Техническое описание антенны SAS-572 (по запросу)

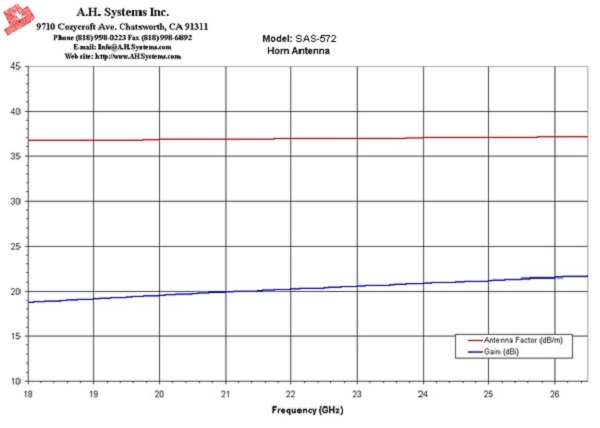

• SAS-572 Typical Antenna Factor Plot

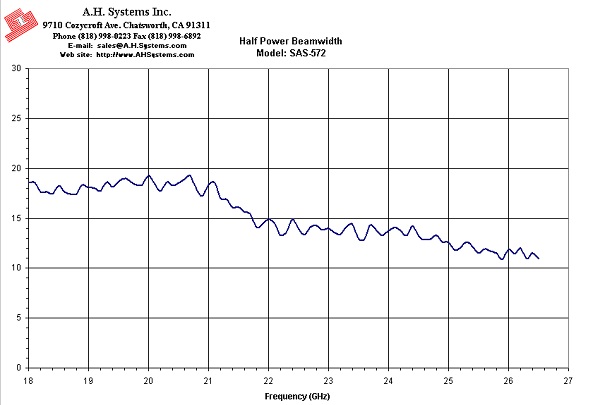

• SAS-572 Half Power Beamwidth

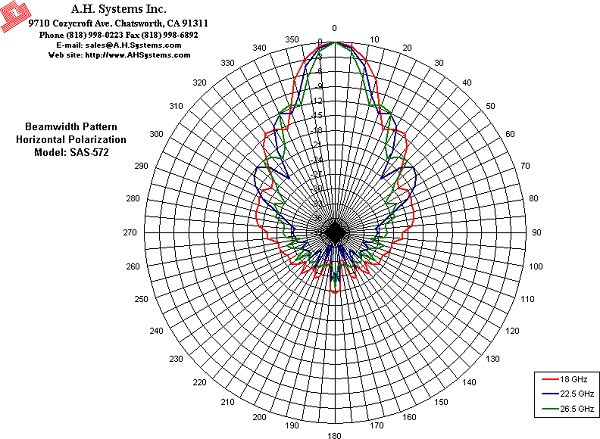

• SAS-572 Beamwidth Pattern

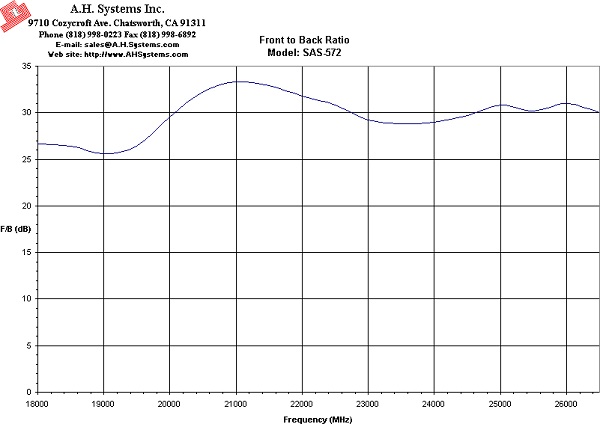

• SAS-572 Front to Back Ratio
