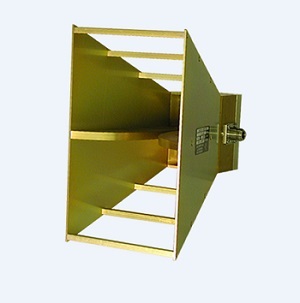

Рупорная антенна SAS-573 (26,5 ГГц – 40 ГГц)
Характеристики антенны SAS-573
• Диапазон SAS-573 частот: 26,5 – 40 ГГц
• Коэффициент усиления модели: 18.9 – 21.8 дБи
• Фактор антенны SAS-573: 39.8 - 40.5 дБ/м
• Мощность пост. максимальная: 10 Вт
• Излучение поля максимальное: 150 В/м
• Ширина луча антенны: 17°
• Импеданс nominal: 50 Ом
• Тип разъема антенны: WR-28 - 2.9 мм (female)
• База монтажная устройства: резьба 1/4 - 20 (f)
• Длина/ширина/высота: 10,4/2,8/3,6 см
• Вес рупорной антенны: 0,050 кг
Особенности антенны SAS-573
• Большой диапазон по частотам: 26,5 ГГц – 40 ГГц
• Функции устройства: работа на прием и передачу
• Поляризация антенны SAS-573: линейная
• Калибровка индивид. (на 1 м, горизонт. поляризация)
• Тестирование: MIL-STD (военн.), ст.FCC, ст.TEMPEST и ст.VDE
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-573
Антенна SAS-571 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 26,5 – 40 ГГц.
Очень высокое значение коэффициента усиления (18.9 – 21.8 дБи), низкое значение КСВ, прочная конструкция и стойкость к мощности (до 10 Вт) делают рупорную антенну SAS-573 идеальной для проведения эффективного тестирования на помехоустойчивость и на излучение.
Широкополосные антенны типа SAS573 значительно сокращают время (t) тестирования и подходят для большинства ходовых стандартов.
Отметим, что для двух-гребенчатой рупорной антенны SAS-573 предусматриваются такие дополнительные принадлежности от A.H.Systems, как: предусилитель, штатив с головкой вращения, кабель и прочее.
Рекомендуемые принадлежности для SAS-573
• PAM-2640 (Предусилитель, усиление 20 дБ)
• SAC-40G-1.5 (1.5 м, 2.9 мм кабель с низкими потерями)
• ATU-510 (Штатив для антенны, дерево)
• AEH-510 (Вращающаяся головка для штатива, пластик)
Дополнительная информация по антенне SAS-573
• Техническое описание антенны SAS-573 (по запросу)

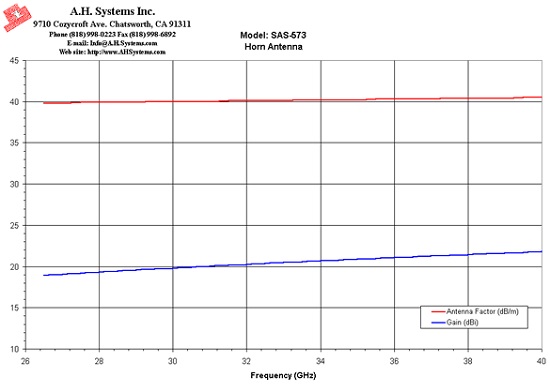

• SAS-573 Typical Antenna Factor Plot

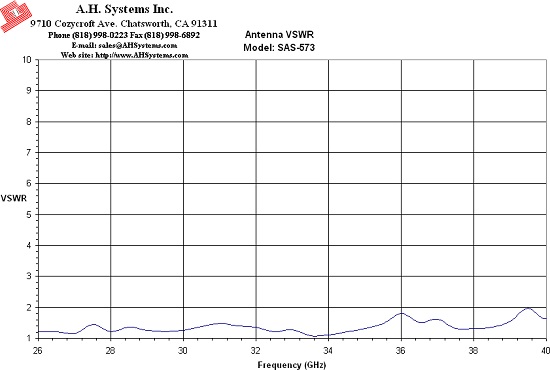

• SAS-573 КСВН (VSWR)

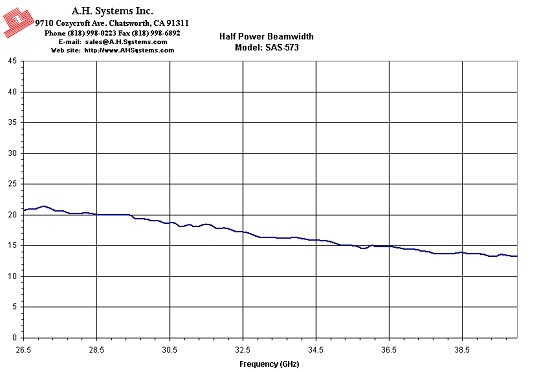

• SAS-573 Half Power Beamwidth
