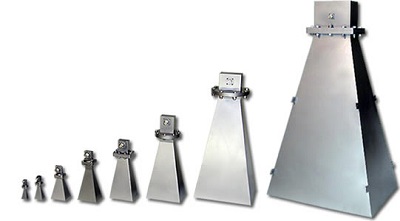

Рупорная антенна SAS-587 (18 ГГц – 26,5 ГГц)



Рупорная антенна SAS-587

Характеристики антенны SAS-587


SAS-587 имеет диапазон: 18,0 - 26,5 ГГц

• Антенна со стандартным усилением

• Фактор антенны SAS-587 равен: 42,2 дБ/м

• Коэффициент усиления рупора: 14,8 дБи

• Мощность (непрерывная) макс.: 50 Вт

• Излучение поля максимальное: 225 В/м

• Ширина луча E-плоскости: 30°

• Ширина луча H-плоскости: 30°

• Импеданс (номинальный): 50 Ом

• Коэффициент КСВН: 1.25:1 (max 1.5:1)

• Тип разъема: WR-42 - SMA (F) адаптер

• База монтажная изделия (резьба): ¼-20(F)

• Длина/Ширина/Высота: 8,60/2,29/3,05 см

• Вес рупорной антенны: 0,090 кг


Особенности антенны SAS-587


• SAS-587 имеет диапазон: 18,0 ГГц - 26,5 ГГц

• Функционирование антенны на передачу и прием

• Антенна обладает линейной поляризацией

• Тестирование: FCC, MIL-STD, TEMPEST и VDE

• Калибровка (на 1 м) в горизонтальной поляризации

Цена по запросу, e-mail: info@ahsystems.ru

Описание рупорной антенны SAS-587


Антенна SAS-587 A.H.Systems - рупор стандартного усиления, предназначенный для проведения тестов на помехоустойчивость, излучение на частотах 18,0 - 26,5 ГГц.

Линейно поляризованная антенна SAS-587 имеет постоянное КПД, среднее значение усиления и низкое значение КСВ.

Конструктивные и технологические особенности антенны SAS-587 гарантируют ей высокие эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет небольшую разницу +/- 0,5 дБ.

Высокоточные измерения, проводимые рупорной антенной SAS-587, позволяют считать данную антенну эталонным измерительным устройством.

Единственный элемент антенны SAS-587, ограничивающий ее мощность, является адаптер (коаксиальный) для волновода. И если нужно создать высокой напряженности поле, то данный адаптер можно удалить.

Модель рупорной антенны SAS587 оснащена монтажным приспособлением для резьбы ¼ х 20 («папа»), позволяющее крепить изделие, например, на штатив для антенны.

Разная поляризация (горизонтальная, вертикальная) образуется путем поворотов самой антенны SAS-587 на штативе.


Рекомендуемые приспособления SAS-587


ATU-510 (штатив для антенны, дерево)

AEH-510 (вращ. головка (угол, азимут), пластик)

SAC-26G-3 (3м N/N кабель, Low-Loss, 3.5мм)

PAM-1826 (предусилитель)


Дополнительная информация по антенне SAS-587

Техническое описание антенны SAS-587 (по запросу)

Beamwidth Patterns antenna SAS-587 (по запросу)

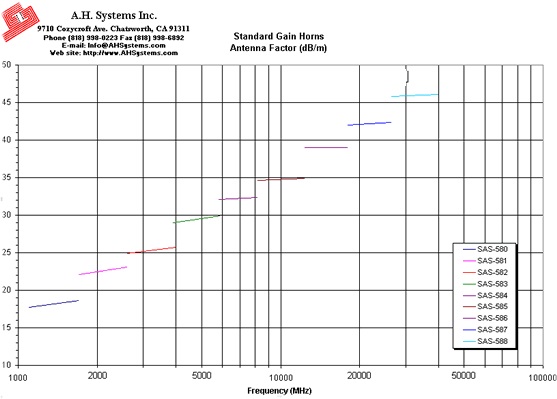

SAS-587 Typical Antenna Factor Plot

AF SAS-587

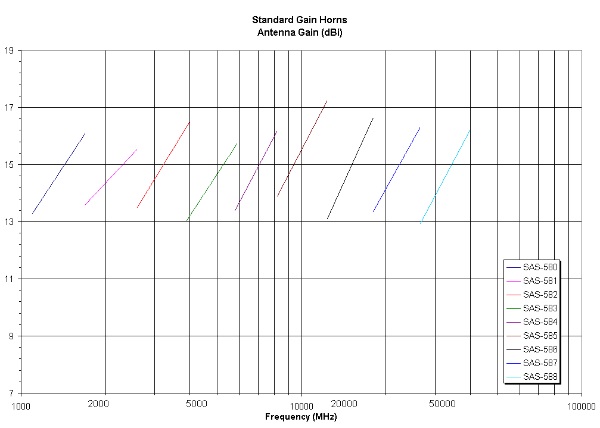

SAS-587 Typical Gain Plot

G SAS-587

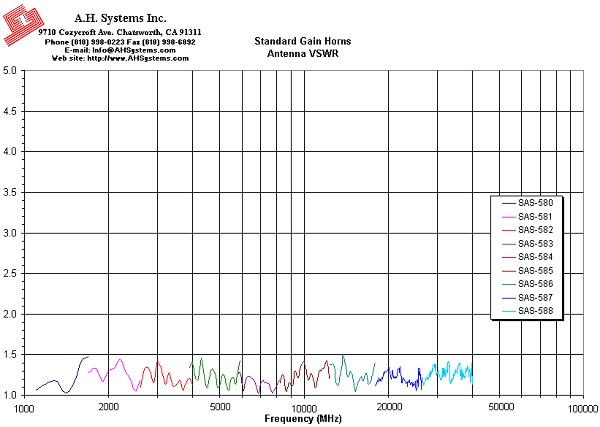

SAS-587 Typical VSWR

VSWR SAS-587

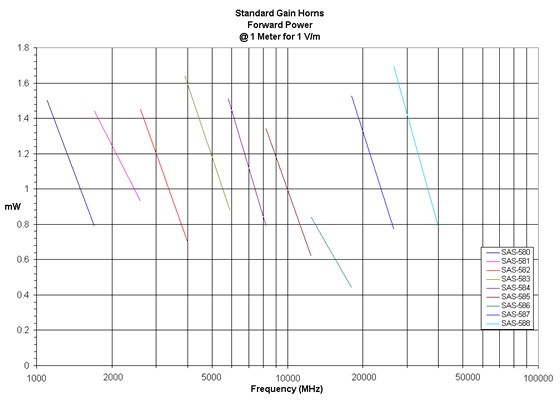

SAS-587 Drive Power

DP SAS-587

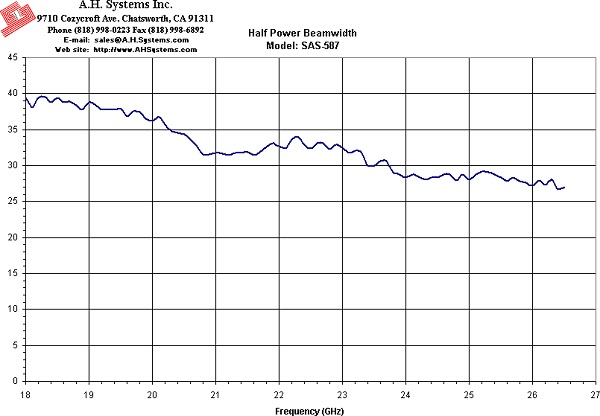

SAS-587 Cross Polarization Attenuation

CP SAS-587
