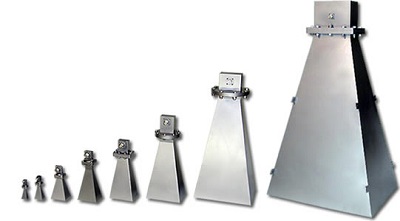

Рупорная антенна SAS-588 (26,5 ГГц – 40 ГГц)
Характеристики антенны SAS-588
• SAS-588 имеет диапазон: 26,5 - 40,0 ГГц
• Антенна со стандартным усилением
• Фактор антенны SAS-588 равен: 46,0 дБ/м
• Коэффициент усиления рупора: 14,6 дБи
• Мощность (непрерывная) макс.: 10 Вт
• Излучение поля максимальное: 100 В/м
• Ширина луча E-плоскости: 31°
• Ширина луча H-плоскости: 30°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.3:1 (max 1.5:1)
• Тип разъема: WR-28 – 2,9 мм (F) адаптер
• База для монтажа изделия: ¼-20(f) резьба
• Длина/Ширина/Высота: 7,37/1,52/2,29 см
• Вес рупорной антенны: 0,050 кг
Особенности антенны SAS-588
• SAS-588 имеет диапазон: 26,5 ГГц - 40,0 ГГц
• Работа антенны на передачу и прием
• Полоса пропускания довольно широкая
• Антенна обладает линейной поляризацией
• Тестирование: FCC, MIL-STD, TEMPEST и VDE
• Калибровка (на 1 м) в горизонтальной поляризации
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-588
Антенна SAS-588 A.H.Systems представляет собой рупор стандартного усиления, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 26,5 - 40,0 ГГц.
Линейно поляризованная антенна SAS-588 обладает постоянным КПД, средним усилением и низким КСВ.
Высокотехнологичная конструкция рупорной антенны SAS-588 гарантирует ей высокие эксплуатационные характеристики.
Сравнение реальных и прогнозируемых значений факторов антенны имеет дельту +/- 0,5 дБ.
С помощью рупора SAS-588 проводят высокоточные измерения, что позволяет рассматривать его как эталонным устройством.
Единственный элемент SAS-588, который ограничивает мощность антенны, является адаптер (коаксиальный) для волновода. Однако если необходимо создать высокой напряженности поле, то этот адаптер можно удалить.
Модель антенны SAS588 оснащена монтажным приспособлением, подходящим для резьбы (наружной) ¼ х 20 («папа»), что позволяет крепить изделие, например, на штатив для антенны.
Разная поляризация (горизонтальная, вертикальная) образуется путем поворотов самой антенны SAS-588 на штативе.
Рекомендуемые приспособления SAS-588
• ATU-510 (штатив для антенны, дерево)
• AEH-510 (вращ. головка (угол, азимут), пластик)
• SAC-40G-1.5 (1.5 м Low-Loss кабель, 2.9 мм)
• PAM-2640 (предусилитель, усиление 20дБ)
Дополнительная информация по антенне SAS-588
• Техническое описание антенны SAS-588 (по запросу)

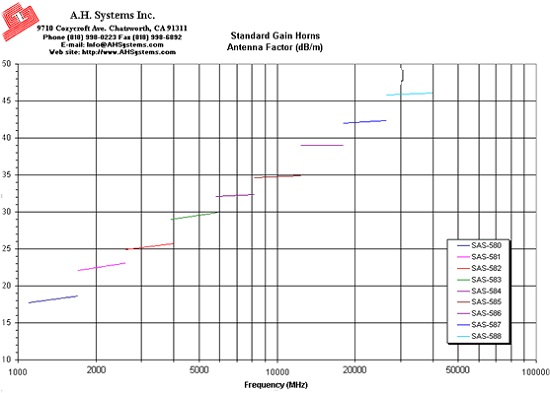

• SAS-588 Typical Antenna Factor Plot

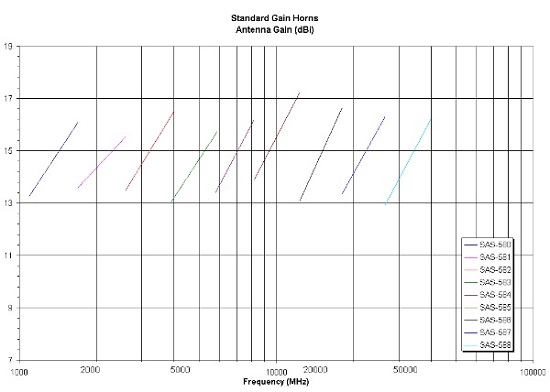

• SAS-588 Typical Gain Plot

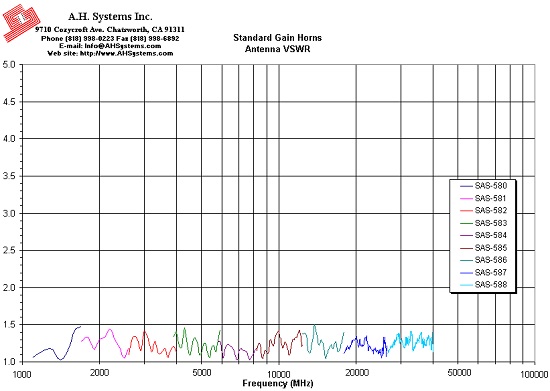

• SAS-588 Typical VSWR

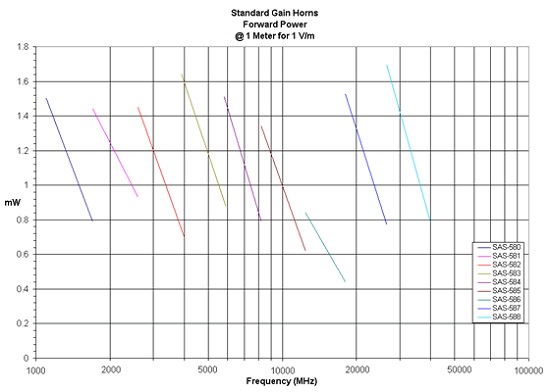

• SAS-588 Drive Power

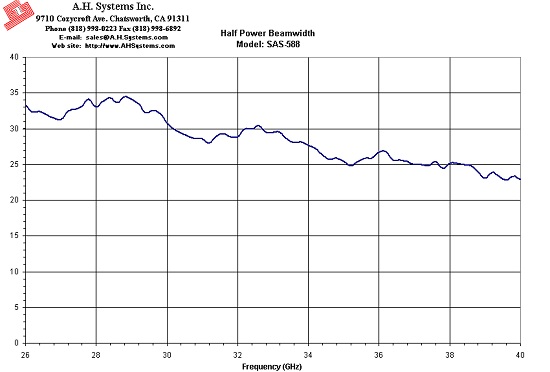

• SAS-588 Half Power Beamwidth

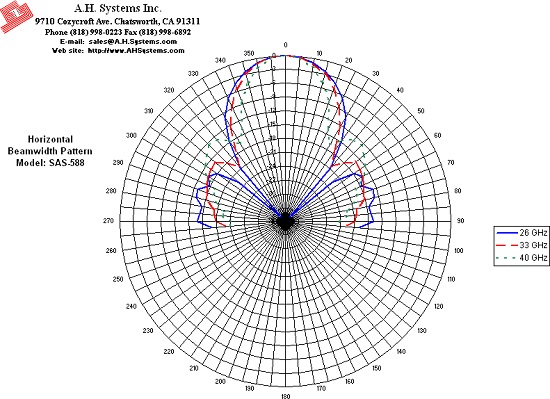

• SAS-588 Beamwidth Pattern

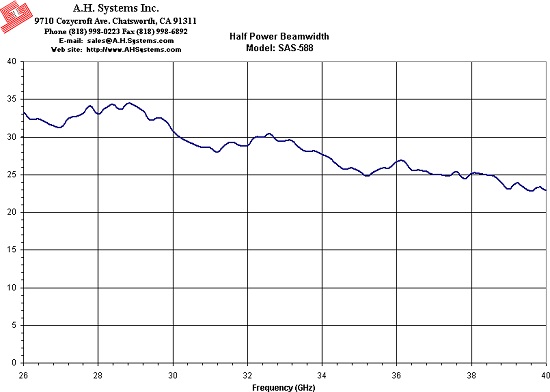

• SAS-588 Cross Polarization Attenuation
