Рупорная антенна SAS-584 (5,85 ГГц – 8,2 ГГц)
Характеристики антенны SAS-584
• SAS-584 имеет диапазон: 5,85 - 8,2 ГГц
• Усиление антенны: стандартное
• Фактор антенны SAS-584 равен: 32,2 дБ/м
• Коэффициент усиления рупора: 14,8 дБи
• Мощность (непрерывная) макс.: 250 Вт
• Излучение поля максимальное: 500 В/м
• Ширина луча E-плоскости: 30°
• Ширина луча H-плоскости: 29°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.2:1 (max 1.5:1)
• Тип разъема: WR-137/N (F) адаптер
• Монтажная база изделия (резьба): 1/4 - 20 (F)
• Длина/Ширина/Высота: 21,8/6,6/8,89 см
• Вес SAS-584 антенны: 0,500 кг
Особенности антенны SAS-584
• SAS-584 имеет диапазон: 5,85 ГГц - 8,20 ГГц
• Работа антенны на передачу и прием
• Антенна обладает линейной поляризацией
• Тестирование: FCC, MIL-STD, TEMPEST и VDE
• Калибровка (на 1 м), горизонтальная поляризация
Цена по запросу, e-mail: info@ahsystems.ru

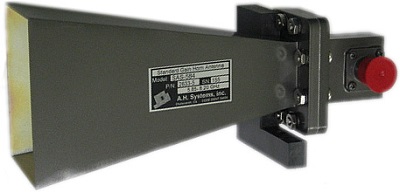

Описание рупорной антенны SAS-584
Антенна SAS-584 представляет собой рупор со стандартным усилением, разработанный A.H.Systems для проведения тестов на помехоустойчивость, излучение на частотах 5,85 - 8,20 ГГц.
Линейно поляризованная модель антенны SAS-584 характеризуется постоянным КПД, средним усилением и низким КСВ.
Высокотехнологичная конструкция гарантирует антенне SAS-584 высокие эксплуатационные характеристики.
Сравнение реальных и прогнозируемых значений факторов антенны имеет разницу +/- 0,5 дБ.
С помощью рупора SAS-584 проводятся высокоточные измерения. Это обстоятельство позволяет рассматривать SAS-584 в качестве эталонного устройства.
Элемент антенны SAS-584 - адаптер (коаксиальный) для волновода ограничивает ее мощность. В том случае, если нужно создать высокой напряженности поле, этот коаксиальный адаптер можно удалить.
Антенна рупорная SAS584 оснащена монтажным приспособлением, подходящим для наружной резьбы 1/4 х 20 («папа»). Такая монтажная база позволяет легко и быстро крепить антенну, например, на антенный штатив.
С помощью поворотов антенны SAS-584 на штативе создается разная поляризация (горизонтальная, вертикальная).
Рекомендуемые приспособления SAS-584
• ATU-510 (штатив для антенны, дерево)
• AEH-510 (вращ. головка (угол, азимут), пластик)
• SAC-211 (3 м N/N кабель, RG-214U)
• PAM-0118P (предусилитель)
• SAC-18G-3 (3 м N/N кабель, Low-Loss)
Дополнительная информация по антенне SAS-584
• Техническое описание антенны SAS-584 (по запросу)
• Beamwidth Patterns antenna SAS-584 (по запросу)
• Числовые данные усиления антенны SAS-584
| Рабочая частота, МГц | Фактор антенны, дБ/м | Усиление антенны, дБи |
| 5800 | 32.1 | 13.40 |
| 5900 | 32.0 | 13.64 |
| 6000 | 32.1 | 13.75 |
| 6100 | 32.0 | 13.99 |
| 6200 | 32.1 | 14.02 |
| 6300 | 32.2 | 14.01 |
| 6400 | 32.4 | 13.95 |
| 6500 | 32.5 | 14.02 |
| 6600 | 32.1 | 14.50 |
| 6700 | 32.0 | 14.77 |
| 6800 | 32.0 | 14.89 |
| 6900 | 32.1 | 14.91 |
| 7000 | 32.1 | 15.01 |
| 7100 | 32.3 | 14.94 |
| 7200 | 32.4 | 15.00 |
| 7300 | 32.4 | 15.06 |
| 7400 | 32.5 | 15.12 |
| 7500 | 32.5 | 15.26 |
| 7600 | 32.4 | 15.49 |
| 7700 | 32.3 | 15.67 |
| 7800 | 32.2 | 15.86 |
| 7900 | 32.3 | 15.91 |
| 8000 | 32.4 | 15.92 |
| 8100 | 32.4 | 16.06 |
| 8200 | 32.3 | 16.19 |

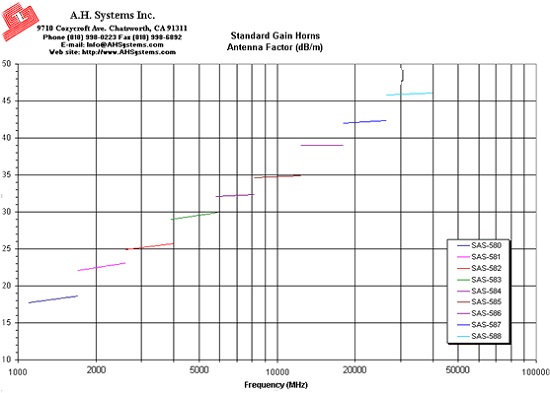

• SAS-584 Typical Antenna Factor Plot

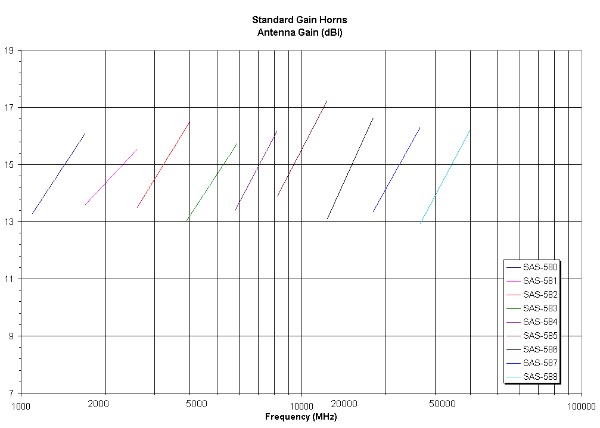

• SAS-584 Typical Gain Plot

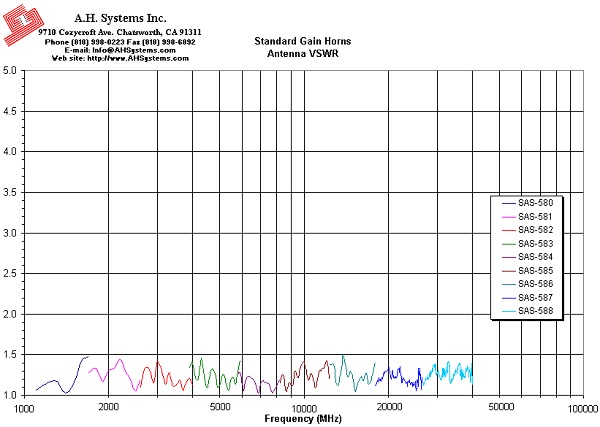

• SAS-584 Typical VSWR

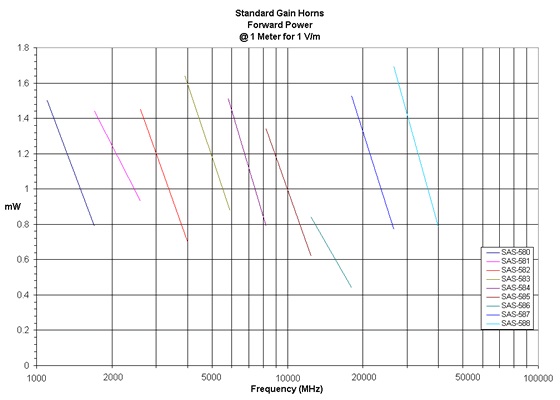

• SAS-584 Drive Power

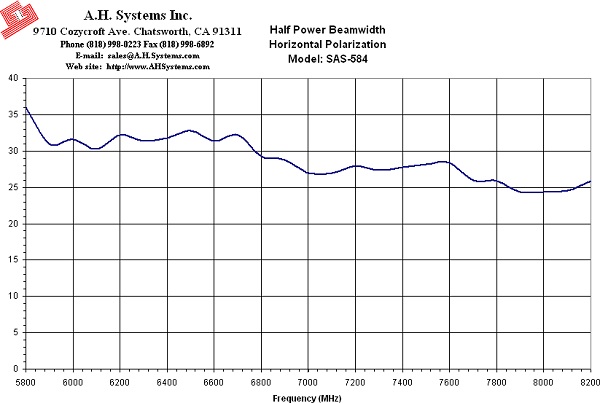

• SAS-584 Half Power Beamwidth

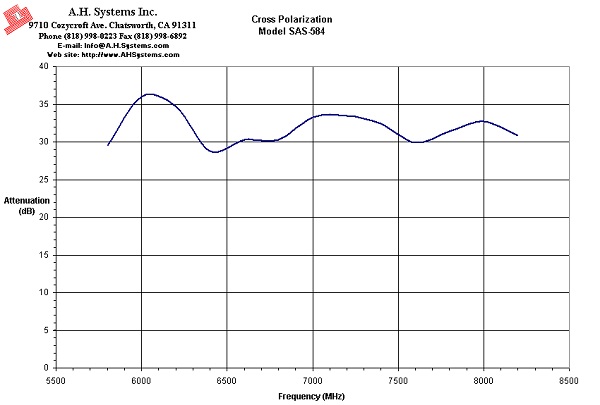

• SAS-584 Cross Polarization Attenuation

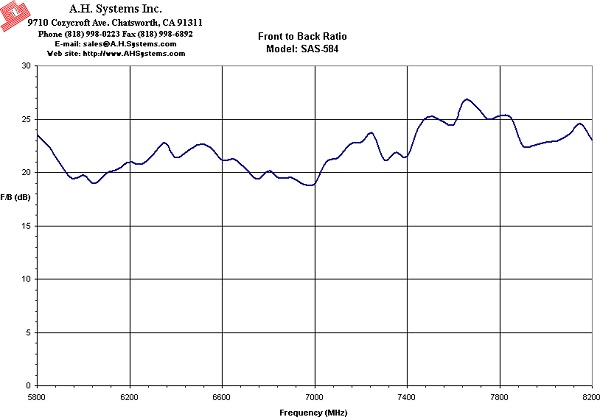

• SAS-584 Front to Back Ratio
