Рупорная антенна SAS-575 (1 ГГц – 4 ГГц)
Характеристики антенны SAS-575
• Диапазон SAS-575 частот: 1,0 – 4,0 ГГц
• Коэффициент усиления равен: 10 - 15 дБи
• Фактор антенны SAS-575: 20 - 31 дБ/м
• Мощность пост. максимальная: 250 Вт
• Излучение поля максимальное: 200 В/м
• Ширина пучка E-поля: 49° - 32°
• Ширина пучка H-поля: 50° - 35°
• Коэффициент КСВН: 1.5:1 (ср.)
• Коэффициент КСВ: 1.6:1 (max 2.5:1)
• Импеданс nominal: 50 Ом
• Тип разъема антенны: N (F)
• База для монтажа: 1/4 - 20 (f) резьба
• Длина/ширина/высота: 45,0/34,0/40,0 см
• Вес рупорной антенны: 6,80 кг
Особенности антенны SAS-575
• Диапазон антенны по частотам: 1,0 ГГц – 4,0 ГГц
• Функции устройства: получать и передавать
• Поляризация антенны SAS-575: линейная
• Калибровка индивид. (на 1 и 3 м, горизонт. поляризация)
• Тестирование на: MIL-STD (военн.), FCC, TEMPEST и VDE
Цена по запросу, e-mail: info@ahsystems.ru

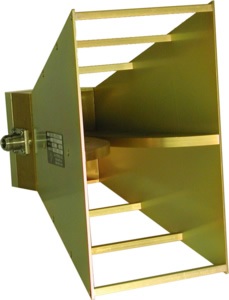

Описание рупорной антенны SAS-575
Антенна SAS-575 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 1 – 4 ГГц.
Высокое значение коэффициента усиления (10 - 15 дБи), низкое значение КСВ (1.5:1), прочная конструкция, стойкость к большой мощности (до 250 Вт) делают рупорную антенну SAS-575 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.
Широкополосная антенна SAS-575 значительно сокращает время (t) тестирования и подходит для большинства используемых в наше время стандартов.
Сообщаем также, что для двух-гребенчатой рупорной антенны SAS-575 производитель A.H.Systems предусматривает дополнительные принадлежности: предусилитель, штатив для антенны, кабель и прочее.
Рекомендуемые принадлежности для SAS-575
• PAM-0204 (Предусилитель, 20 МГц - 4 ГГц, усиление 31 дБ)
• SAC-18G-3 (Кабель, 3 м, N/N)
• ATU-510 (Штатив для антенны, дерево)
Дополнительная информация по антенне SAS-575
• Технический чертеж антенны SAS-575 (по запросу)

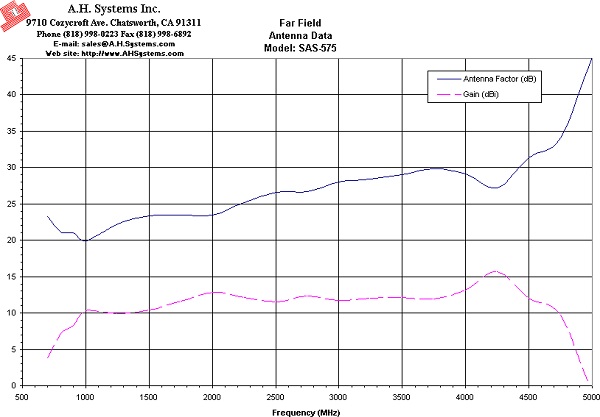

• SAS-575 Фактор антенны и коэффициент усиления

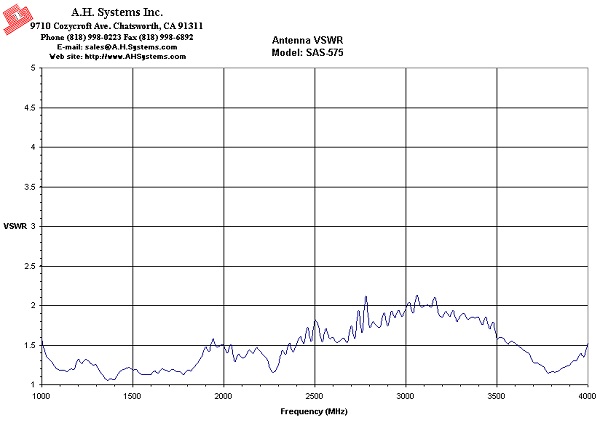

• Antenna SAS-575 VSWR (КСВН)

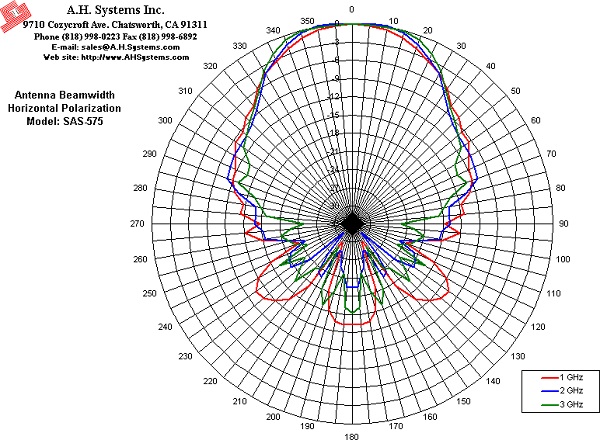

• SAS-575 •Beamwidth Pattern
