Рупорная антенна SAS-585 (8,2 ГГц – 12,4 ГГц)

Характеристики антенны SAS-585

• SAS-585 имеет диапазон: 8,2 - 12,4 ГГц

• Антенна со стандартным усилением

• Фактор антенны SAS-585 равен: 34,6 дБ/м

• Мощность (непрерывная) макс.: 250 Вт

• Излучение поля максимальное: 500 В/м

• Ширина луча E-плоскости: 30°

• Ширина луча H-плоскости: 30°

• Импеданс (номинальный): 50 Ом

• Коэффициент КСВН: 1.3:1 (max 1.5:1)

• Тип разъема: WR-90 - N (F) адаптер

• Монтажная база изделия: ¼ - 20 (f) резьба

• Длина/Ширина/Высота: 18,3/5,33/7,11 см

• Масса рупорной антенны: 0,270 кг

Особенности антенны SAS-585

• SAS-585 имеет диапазон: 8,2 ГГц - 12,4 ГГц

• Работа антенны на передачу и прием

• Антенна обладает линейной поляризацией

• Тестирование: FCC, MIL-STD, TEMPEST и VDE

• Калибровка на 1 м горизонтальной поляризации

Цена по запросу, e-mail: info@ahsystems.ru

Описание рупорной антенны SAS-585

Антенна SAS-585 представляет рупор A.H.Systems со стандартным усилением, разработанный для проведения тестов на помехоустойчивость, излучение на частотах 8,2 - 12,4 ГГц.

Линейно поляризованная антенна модели SAS-585 обладает постоянным КПД, средним усилением и низким КСВ.

Конструктивные особенности антенны рупорной SAS-585 гарантируют ей отличные эксплуатационные характеристики.

Сравнение реальных и прогнозируемых значений факторов антенны имеет дельту +/- 0,5 дБ.

Рупорная антенна SAS-585 позволяет проводить высокоточные измерения, поэтому ее можно считать измерительным эталонным устройством.

Есть один компонент антенны SAS-585, который ограничивает ее мощность. Это адаптер (коаксиальный) для волновода. И если нужно создать высокой напряженности поле, то этот коаксиальный адаптер можно удалить.

Модель антенны SAS585 оснащена монтажным приспособлением, подходящим для резьбы (наружной) ¼ х 20 («папа»). Это позволяет легко монтировать изделие, например, на антенный штатив A.H.Systems.

За счет осуществления поворотов на штативе антенны SAS-585 создается разная поляризация (горизонтальная, вертикальная).

Рекомендуемые приспособления SAS-585

• ATU-510 (штатив для антенны, дерево)

• AEH-510 (вращ. головка (угол, азимут), пластик)

• SAC-18G-3 (3 м N/N кабель, Low-Loss)

• PAM-0118P (предусилитель)

Дополнительная информация по антенне SAS-585

• Техническое описание антенны SAS-585 (по запросу)

• Beamwidth Patterns antenna SAS-585 (по запросу)

• SAS-585 Standard gain Horn Antenna Data Horizontal Polarity

Рабочая частота, МГц	Фактор антенны, дБ/м	Усиление антенны, дБи
8200	35.9	12.61
8300	36.0	12.66
8400	35.4	13.29
8500	34.4	14.39
8600	34.7	14.28
8700	34.4	14.66
8800	34.5	14.63
8900	34.4	14.84
9000	34.4	14.93
9100	34.3	15.10
9200	34.5	15.02
9300	34.3	15.28
9400	34.6	15.08
9500	34.5	15.29
9600	34.7	15.21
9700	34.7	15.29
9800	34.9	15.13
9900	34.7	15.51
10000	34.5	15.76
10100	34.7	15.59
10200	34.4	16.06
10300	34.9	15.64
10400	34.5	16.06
10500	34.7	16.02
10600	34.7	16.01
10700	34.9	15.93
10800	34.9	16.01
10900	34.9	16.14
11000	34.8	16.27
11100	34.9	16.30
11200	34.9	16.29
11300	34.9	16.42
11400	34.9	16.46
11500	35.1	16.41
11600	34.9	16.66
11700	34.7	16.86
11800	34.9	16.82
11900	34.8	16.94
12000	34.9	16.93
12100	34.9	17.05
12200	34.8	17.13
12300	34.9	17.16
12400	34.8	17.28

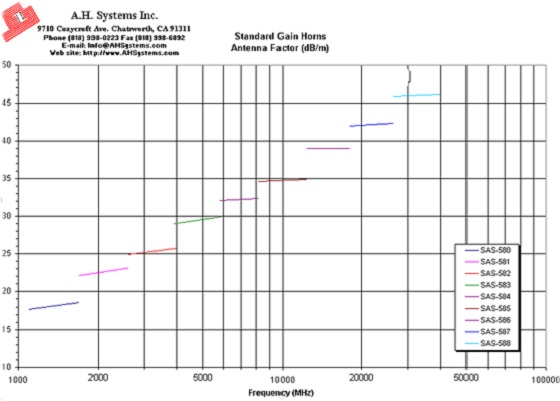

• SAS-585 Typical Antenna Factor Plot

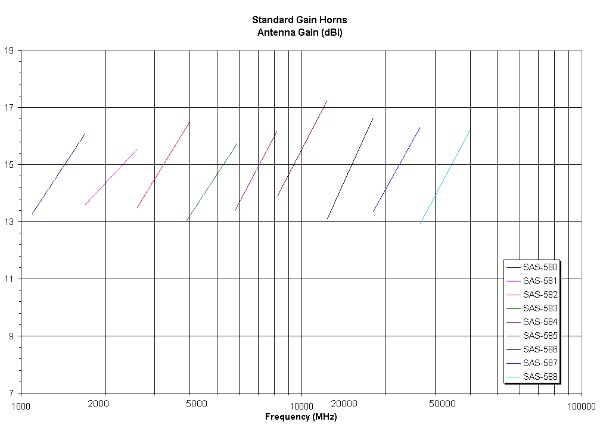

• SAS-585 Typical Gain Plot

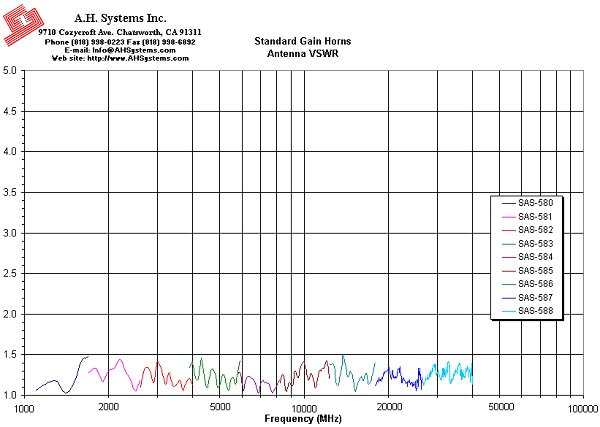

• SAS-585 Typical VSWR

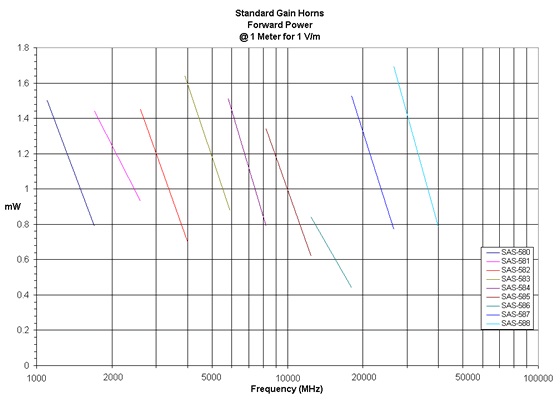

• SAS-585 Drive Power

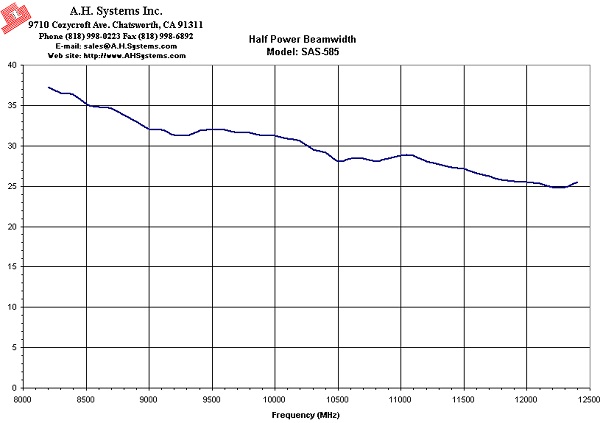

• SAS-585 Half Power Beamwidth

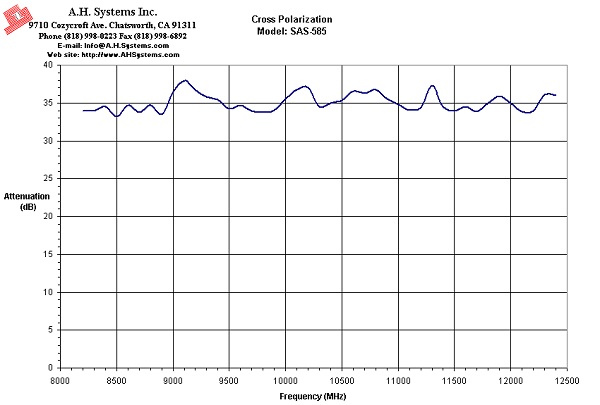

• SAS-585 Cross Polarization Attenuation

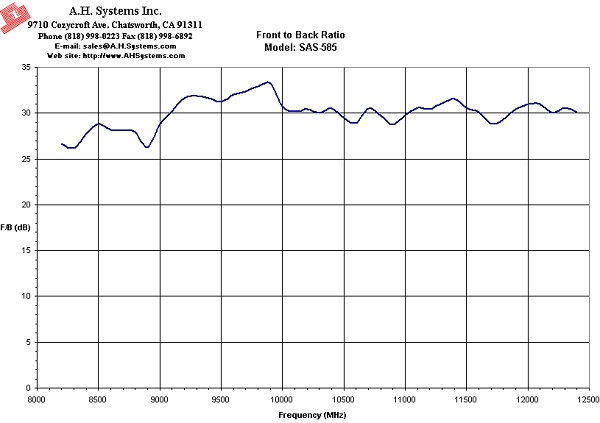

• SAS-585 Front to Back Ratio
