Антенна биконическая SAS-547 (1 ГГц – 18 ГГц)




Биконическая антенна SAS-547

Антенна SAS-547


• Диапазон частот:

- 1 ГГц - 18 ГГц.

• Тип антенны:

- биконическая.

• Функции:

- мониторинг и слежение.

• Особенности:

- высокочастотность.

• Поддерживаемые стандарты:

- соответствие CISPR 16-1-4 (более 1 ГГц).

• Калибровка индивидидуальная (1м, вертик. поляр.).

• Производство биконической антенны: A.H.Systems.


Характеристики антенны SAS-542


Электрические характеристики


• Частотный охват: 1 – 18 ГГц.

• Сопротивление (номин.): 50 Ом.

• Мощность пост. макс.: 50 Вт.

• Раъем у антенны типа: N (f).

• Значение КСВ (средн.): 2:1.

• Крепеж: зажим ABC-B, резьба 1/4 - 20 (f).

Цена по запросу, e-mail: info@ahsystems.ru

Физические характеристики


• Высота/Ширина: 36,2 см/5,7 см.

• Вес оборудования: 0,454 кг.


Описание антенны модели SAS-547


Антенна SAS-547 представляет собой биконическую высокочастотную антенну производства A.H.Systems.

Антенна предназначена для широкополосного мониторинга и слежения.

Данная модель SAS-547 охватывает высокие частоты в рамках диапазона от 1 ГГц до 18 ГГц.

Биконическая антенна SAS-547 характерна всенаправленной ДНА, что дает ей отличную возможность справляться с наблюдением за электро-магнитным полем.


В комплекте антенны SAS-547


ABC-B (Монтажный антенный зажим).


Рекомендуемые принадлежности


PAM-0118P (Предусилитель).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-18G-3 (Кабель с низкими потерями, 3м, N/N).


Дополнительная информация по SAS-547


• Техническое описание антенны SAS-547 (по запросу).

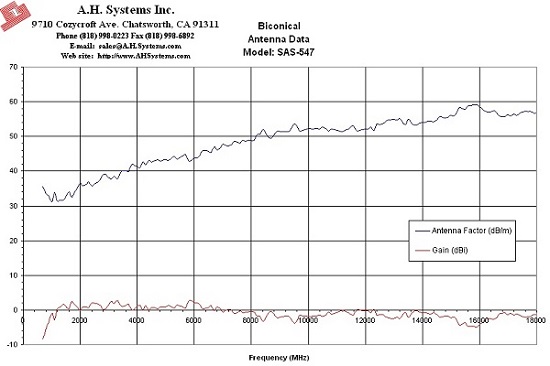

• Типичный Фактор антенны (КПД) SAS-547


AF SAS-547

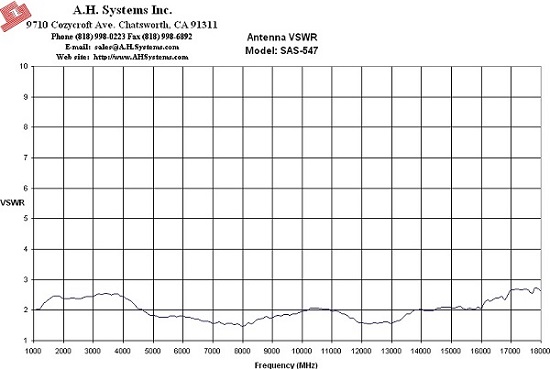

• Типичный КСВН антенны SAS-547


VSWR SAS-547
