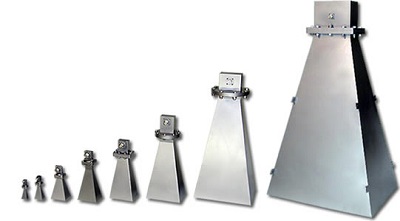

Рупорная антенна SAS-580 (1,12 ГГц – 1,70 ГГц)
Характеристики антенны SAS-580
• Частоты SAS-580: 1,12 – 1,70 ГГц
• Усиление антенны: 14,7 дБи
• Фактор антенны (КПД): 18,2 дБ/м
• Макс. значение излуч. поля: 700 Вм
• Макс. пост. мощность: 550 Вт
• Ширина пучка в плоскости H: 28°
• Ширина пучка в плоскости E: 29°
• Значение КСВ: 1.2:1 (max 1.6:1)
• Импеданс (R): 50 Ом
• Разъем типа: WR-650-N (female)
• Д/Ш/В – 87,3см/36,1см/50,8см
• Вес антенны: 9,5 кг
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-580
Антенна SAS-580 была разработана A.H.Systems для тестирования на помехоустойчивость, а также излучение при испытаниях на частотах 1-40 ГГц.
Каждая модель рупорной антенны SAS-580 с линейной поляризацией имеет среднее значение усиления, постоянное значение КПД и низкий коэффициент КСВ.
Этот стандартный рупор производит очень точное измерение необходимых параметров, поэтому может рассматриваться как эталонное измерительное устройство.
Например, сравнительные теоретические (вычисленные) значения и практические (измеренные) значения КПД и усиления отличаются всего на +/- 5 дБ.
Коаксиальный кабель, ограничивающий мощность, может быть удален для более высокомощного поля.
Рупорная антенна SAS580 может монтироваться на штатив для антенн с помощью стандартного крепежа с резьбой 1/4 - 20.
Вертикальная и горизонтальная поляризация достигается путем поворотов антенны на штативе.
Особенности антенны SAS-580
• Частотная полоса: 1,12 - 1,70 ГГц
• Усиление SAS-580: стандартное
• КПД: постоянный
• КСВ: низкий
• Функции: прием, передача
• Тест: излучение, помехоустойчивость
• Поляризация: линейная
• Высокопрочная конструкция антенны
• Конструкция защищена от коррозии
• Калибровка: гориз. поляриз. на 1м и 3м
Рекомендуемые к антенне приспособления
• AEH-510 (Головка вращающая, пластик, азимут и угол)
• АTU-510 (Штатив для антенны, деревянный)
• SAC-211 (кабель 3м, N/N, RG-214U)
Дополнительная информация
• Руководство по эксплуатации антенны SAS-580 (по запросу)
Технические данные и диаграммы антенны SAS-580
• SAS-580 Numeric Data (Horizontal Polarity)
| Частота рабочая, МГц | КПД антенны (1 метр), дБ/м | Усиление антенны, дБи |
| 1100 | 17.8 | 13.30 |
| 1200 | 17.9 | 13.89 |
| 1300 | 17.9 | 14.65 |
| 1400 | 18.5 | 14.64 |
| 1500 | 18.5 | 15.28 |
| 1600 | 18.5 | 15.82 |
| 1700 | 18.6 | 16.19 |

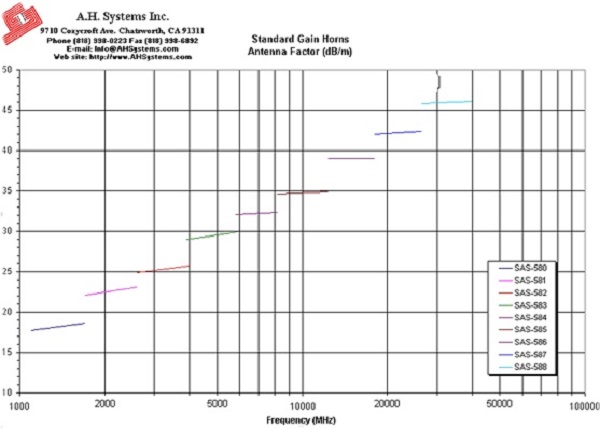

• SAS-580 Typical Antenna Factor Plot

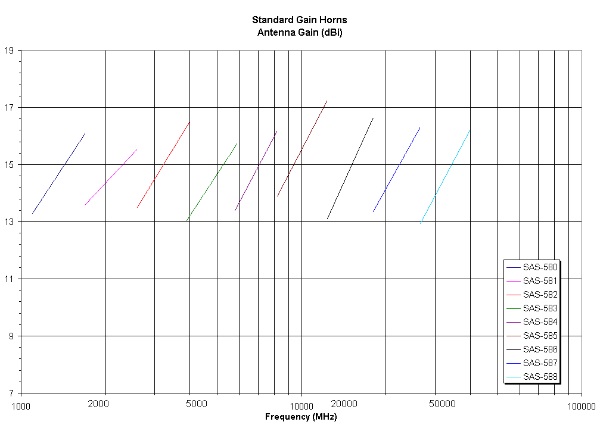

• SAS-580 Typical Gain Plot

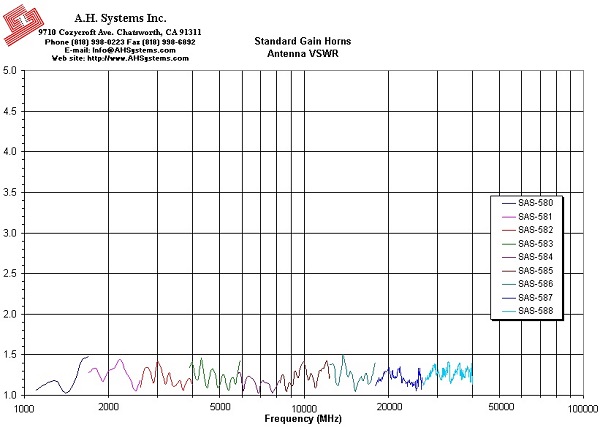

• SAS-580 Typical VSWR

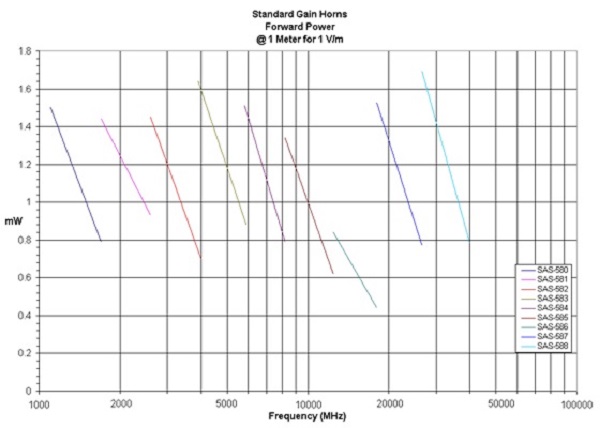

• SAS-580 Drive Power
