Рупорная антенна SAS-570 (170 МГц – 3 ГГц)
Характеристики антенны SAS570
• Частоты SAS570: 170 МГц – 3 ГГц
• КПД (Фактор) антенны (1м): 11 – 33 дБ/м
• Постоянная мощность макс.: 800 Вт
• Импеданс у антенны: 50 Ом
• Усиление модели SAS570: 0 – 10,9 дБи
• Макс. излучение поля: 200 В/м, 500 В/м (с доп. коннектором 7/16 DIN female)
• Разъем: N-Тип (female)
• База монтажная: резьба ¼ - 20 (female)
• Апертура: 69,0 см x 94,5 см
• Высота: 97,8 см
• Ширина: 72,9 см
• Длина: 93,2 см
• Вес: 10,21 кг
Особенности антенны SAS-570
• Возможность SAS-570 антенны принимать и передавать
• Широкий диапазон частот (170МГц – 3 ГГц)
• Высокая принимаемая мощность на входе
• Линейная поляризация
• Калибровка (на 1м, 3м, 10м, вкл. горизон. поляризацию)
Цена по запросу, e-mail: info@ahsystems.ru

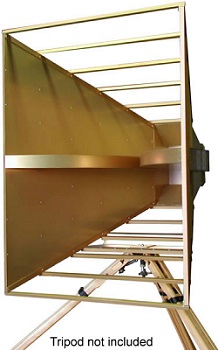

Описание двухгребневой рупорной антенны SAS570
Антенна SAS570 производства A.H.Systems представляет собой двухгребневую рупорную антенну, предназначенную для частот от 170 МГц до 3 ГГц.
Высокий коэффициент усиления, выдерживание большой мощности, прочная конструкция делают антенну SAS570 эффективной для проведения тестирования на помехоустойчивость, а также излучение.
Двухгребневая широкополосная рупорная антенна SAS 570 обеспечивает превосходную производительность по всему диапазону в пределах 170МГц-3ГГц.
Антенна A.H.Systems модели SAS570 обладает способностью ввода до 800 Вт, имеет низкий КСВ, отличается высокопрочной конструкцией.
Данная антенна идеально подходит для тестирования на излучение и помехоустойчивость.
Для увеличения принимаемой мощности совсем необязательно использовать коннектор 7/16 DIN.
Рекомендуемые принадлежности для SAS-570
• SAC-211 (Кабель 3м, N/N, RG-58A/U)
• Atu-510 (Антенный штатив, деревянный)
• PAM-0204 (Предусилитель)
• AEH-511 (Головка металл. для вращения по азимут и углу)
Дополнительная информация по антенне SAS-570
• Техническое описание антенны SAS570 (по запросу)
• Чертеж с размерами антенны SAS570 (по запросу)
• Руководство по эксплуатации модели SAS-570 (по запросу)
Технические диаграммы антенны SAS570

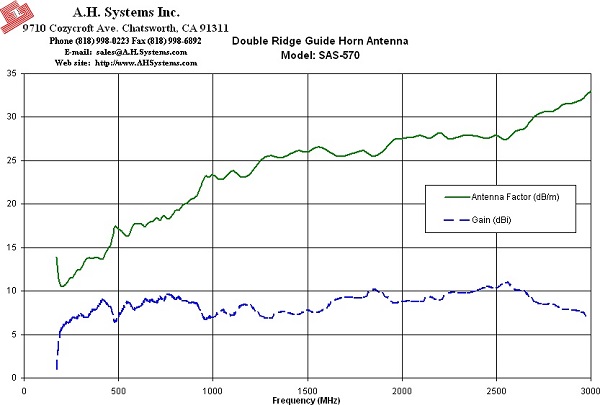

• SAS570 - Typical Antenna Factor Plot (КПД)

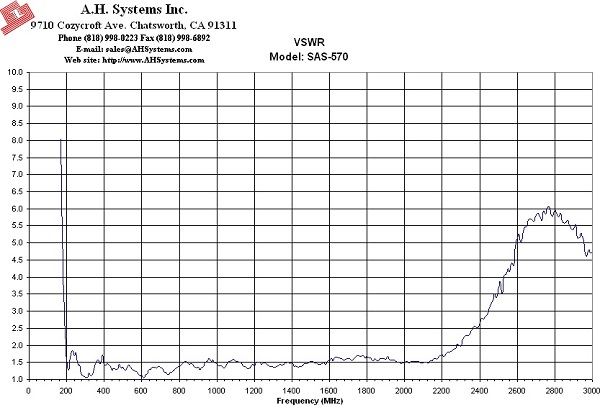

• SAS570 - Typical VSWR (КСВН)

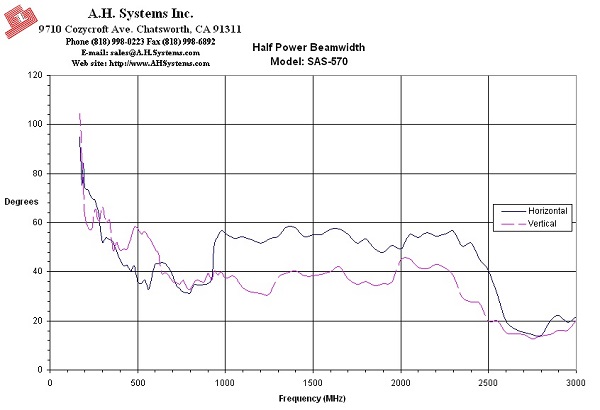

• SAS570 - Half Power Beamwidth

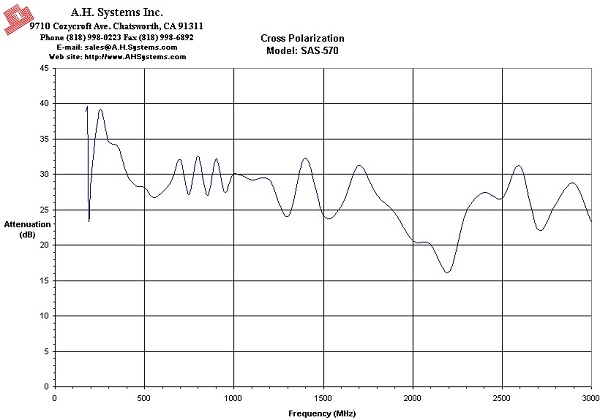

• SAS570 - Cross Polarization Attenuation
