Рупорная антенна SAS-582 (2,60 ГГц – 3,95 ГГц)

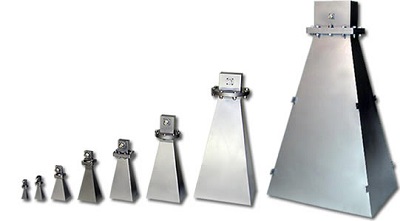

антенна SAS-582

Характеристики антенны SAS-582


• Охват частот SAS-582: 2,60 – 3,95 ГГц

• Усиление (ср.): 15,1 дБи

• Фактор антенны (1м): 25,4 дБ/м

• Излучение поля макс.: 500 В/м

• Мощность пост. макс.: 250 Вт

• H-плоскость: 29°

• E-плоскости: 28°

• КСВ: 1.25:1 (макс. 1.5:1)

• Импеданс (сопр.): 50 ОМ

• Тип коннектора: WR-284 to N (f)

• Высота антенны: 20,6 см

• Длина модели: 45,5 см

• Ширина: 15,24 см

• Вес антенны: 2,17 кг

Цена по запросу, e-mail: info@ahsystems.ru

Описание рупорной антенны SAS-582


Рупорная антенна SAS-582 разработана для выполнения испытаний на помехозащищенность и излучение при 1-40 ГГц.

Каждая антенна A.H.Systems SAS-582 имеет: линейную поляризацию, среднее усиление, низкий КСВ, постоянный фактор антенны.

Данный рупор позволяет получать точные параметры измерений и может использоваться как эталон.

Антенны могут устанавливаться на штатив и имеют в комплекте стандартный крепеж с наружной резьбой ¼ -20.

Вертикальная и горизонтальная поляризация получается благодаря поворотам антенны, закрепленной на штативе.


Особенности антенны SAS-582


• Диапазон част.: 2,60 – 3,95 ГГц

• Модель SAS-582 со стандартным усилением

• Низкий КСВН антенны

• Постоянный КПД

• Поляризация линейная

• Функция получения и передачи

• Измерения излучения, проверка помехозащищенности

• Тестирование на Tempest, MIL-STD, FCC, VDE

• Калибровка (на 1м и 3м, вкл. гориз. поляриз.)


Рекомендуемые принадлежности для SAS-582


• PAM-0204 (Предусилитель)

• ATU-510 (Штатив для антенны, деревянный)

• AEH-511 (Вращ. головка (угол, азимут), пластик)

• SAC-211 (Кабель 3м, N/N, RG-214U)


Дополнительная информация по SAS-582


• Руководство по эксплуатации антенны SAS-582 (по запросу)


Технические данные и диаграммы антенны SAS-582


• Частота/КПД/Усиление (гориз. поляр)


Рабочая частота, МГцКПД антенны (3 метра), дБ/мУсиление антенны, дБи
260025.013.58
270025.013.87
280025.014.15
290025.214.30
300025.114.66
310025.514.60
320025.414.98
330025.315.28
340025.415.45
350025.615.50
360025.815.53
370025.416.24
380025.516.39
390025.916.22
400025.716.58

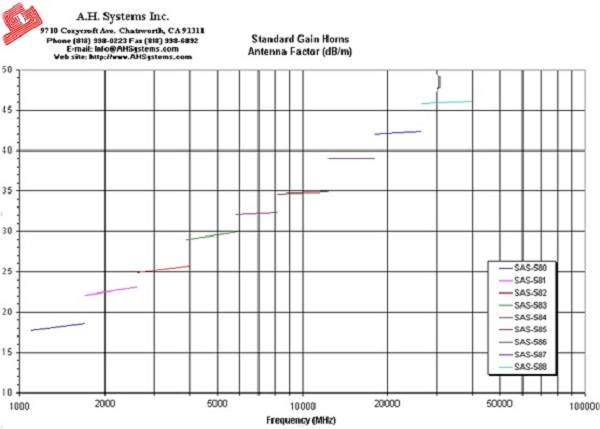

• SAS-582 Typical Antenna Factor Plot


AF SAS-582s

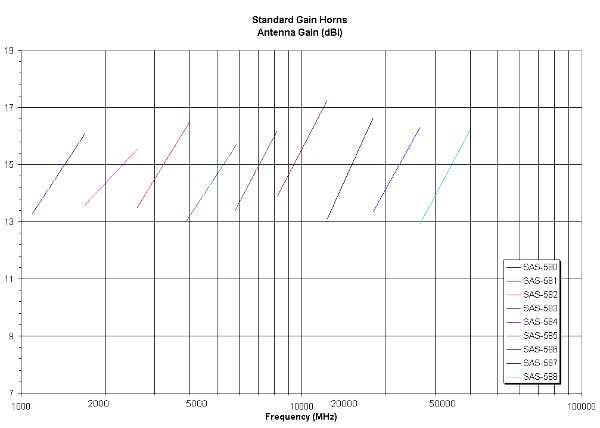

• SAS-582 Typical Gain Plot


G SAS-582s

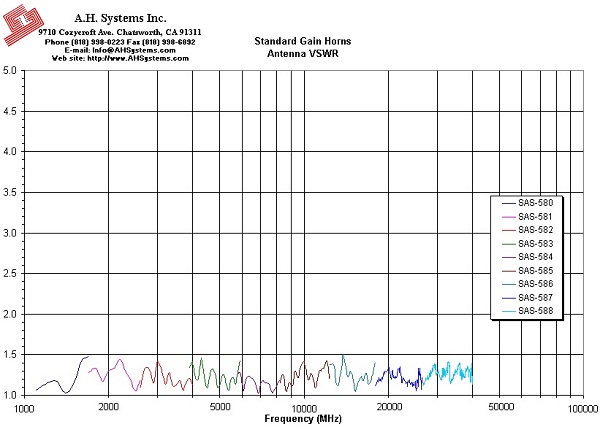

• SAS-582 Typical VSWR


VSWR SAS-582s

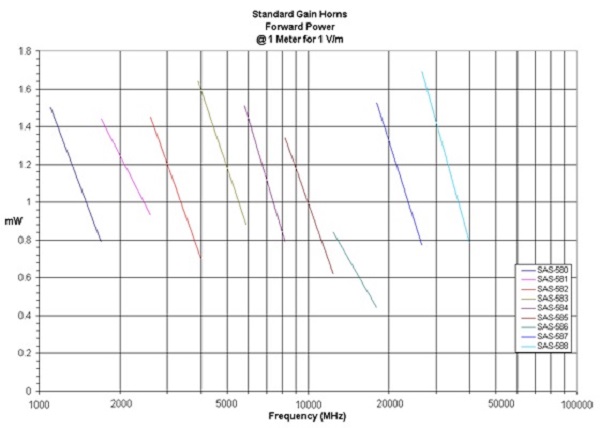

• SAS-582 Drive Power


DP SAS-582ss

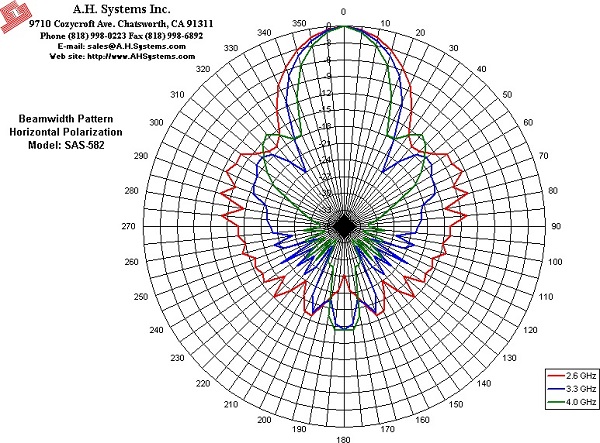

• SAS-582 Beamwidth Pattern


RP SAS-582

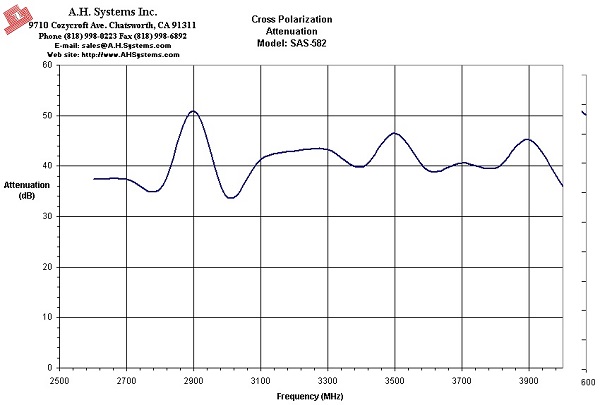

• SAS-582 Cross Polarization Attenuation


CP SAS-582

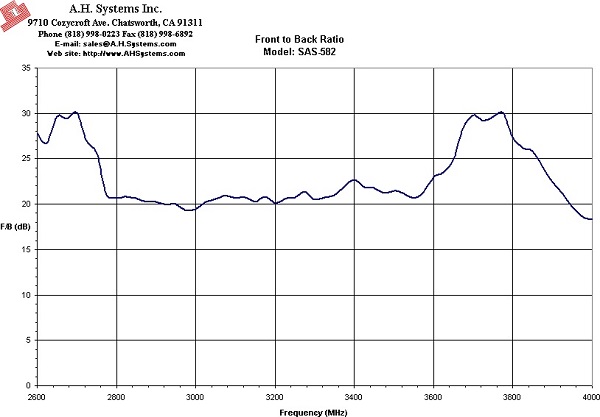

• SAS-582 Front to Back Ratio


FB SAS-582






























См. рупорные антенны A.H.Systems


Рупорные двух-гребневые антенны:

• SAS-570 (170 МГц - 3 ГГц, 10 дБи)

• SAS-571 (700 МГц - 18 ГГц, 12 дБи)

• SAS-572 (18 ГГц - 26,5 ГГц, 20 дБи)

• SAS-573 (26,5 ГГц - 40 ГГц, 20 дБи)

• SAS-574 (18 ГГц - 40 ГГц, 17 дБи)

• SAS-575 (1 ГГц - 4 ГГц, 12 дБи)


Рупорные антенны стандартного усиления:

• SAS-580 (1,12 ГГц - 1,70 ГГц, 14,7 дБи)

• SAS-581 (1,7 ГГц - 2,6 ГГц, 14,5 дБи)

• SAS-582 (2,60 ГГц - 3,95 ГГц, 15,1 дБи)

• SAS-583 (3,95 ГГц - 5,85 ГГц, 14,5 дБи)

• SAS-584 (5,85 ГГц - 8,20 ГГц, 14,8 дБи)

• SAS-585 (8,2 ГГц - 12,4 ГГц, 15,6 дБи)

• SAS-586 (12,4 ГГц - 18,0 ГГц, 14,9 дБи)

• SAS-587 (18,0 ГГц - 26,5 ГГц, 14,8 дБи)

• SAS-588 (26,5 ГГц - 40,0 ГГц, 14,6 дБи)
