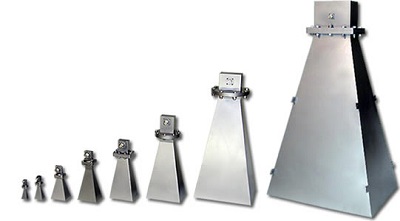

Рупорная антенна SAS-581 (1,7 ГГц – 2,6 ГГц)
Характеристики антенны SAS-581
• SAS-581 имеет диапазон: 1,70 - 2,60 ГГц
• Антенна со стандартным усилением
• Фактор антенны SAS-581 равен: 22,1 дБ/м
• Мощность (непрерывная) макс.: 500 Вт
• Излучение поля максимальное: 650 В/м
• Ширина луча E-плоскости: 28°
• Ширина луча H-плоскости: 29°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.3:1 (max 1.6:1)
• Тип разъема: WR-430 - N (F) адаптер
• Длина/Ширина/Высота: 68,6/21,6/30,0 см
• Вес рупорной антенны: 4,76 кг
Особенности антенны SAS-581
• SAS-581 имеет диапазон: 1,70 ГГц - 2,60 ГГц
• Работа антенны на передачу и прием
• Антенна обладает линейной поляризацией
• Тестирование: FCC, MIL-STD, TEMPEST и VDE
• Калибровка на 1 и 3 м в горизонтальной поляризации
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-581
Антенна SAS-581 представляет собой рупор A.H.Systems стандартного усиления, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 1,70 - 2,60 ГГц.
Линейно поляризованная антенна модели SAS-580 обладает постоянным КПД, средним усилением и низким КСВ.
Оригинальная конструкция антенны SAS-581 гарантирует ей высокие эксплуатационные характеристики.
Сравнение реальных и прогнозируемых значений факторов антенны имеет дельту +/- 0,5 дБ.
С помощью рупора SAS-581 возможно делать высокоточные измерения, что позволяет рассматривать его как эталонным устройством.
Единственный элемент антенны SAS-581, который ограничивает ее мощность, является адаптер (коаксиальный) для волновода. И если нужно создать с помощью SAS-581 поле высокой напряженности, то коаксиальный адаптер можно удалить.
Модель антенны SAS581 оснащена монтажным приспособлением, подходящим для резьбы (наружной) 1/4 х 20 («папа»). Это позволяет крепить изделие, например, на штатив для антенны.
Разная поляризация (горизонтальная, вертикальная) образуется путем поворотов самой антенны SAS-581 на штативе.
Рекомендуемые приспособления SAS-581
• ATU-510 (Штатив для антенны, дерево)
• AEH-510 (вращ. головка (угол, азимут), пластик)
• SAC-211 (3 м N/N кабель, RG-214U)
• PAM-0204 (предусилитель)
Дополнительная информация по SAS-581
• Техническое описание антенны SAS-581 (по запросу)
• Числовые данные по фактору и усилению антенны SAS-581
| Рабочая частота, МГц | Фактор антенны, дБ/м | Усиление антенны, дБи |
| 1700 | 22.1 | 12.78 |
| 1750 | 22.1 | 12.99 |
| 1800 | 22.1 | 13.23 |
| 1850 | 22.6 | 12.97 |
| 1900 | 22.7 | 13.09 |
| 1950 | 22.3 | 13.75 |
| 2000 | 22.2 | 14.07 |
| 2050 | 22.3 | 14.18 |
| 2100 | 22.7 | 14.03 |
| 2150 | 23.0 | 13.88 |
| 2200 | 22.8 | 14.27 |
| 2250 | 23.0 | 14.29 |
| 2300 | 22.7 | 14.80 |
| 2350 | 22.9 | 14.80 |
| 2400 | 23.3 | 14.53 |
| 2450 | 23.4 | 14.65 |
| 2500 | 23.3 | 14.95 |
| 2550 | 23.0 | 15.33 |
| 2600 | 23.0 | 15.58 |

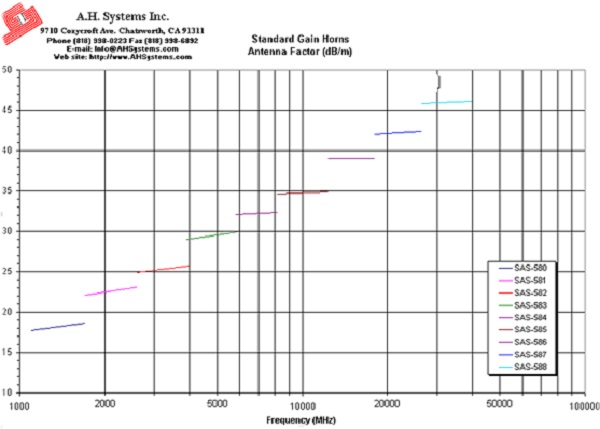

• SAS-581 Typical Antenna Factor Plot

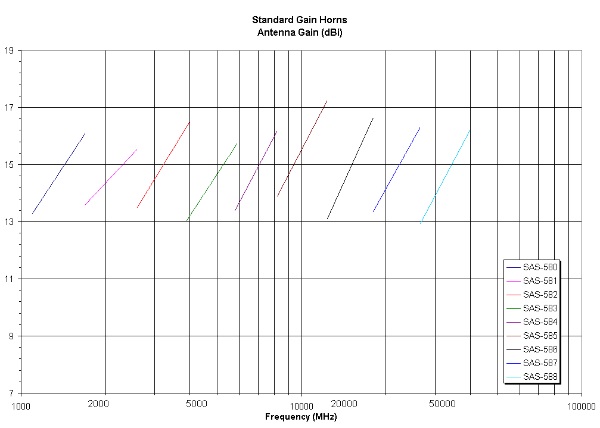

• SAS-581 Typical усиление Plot

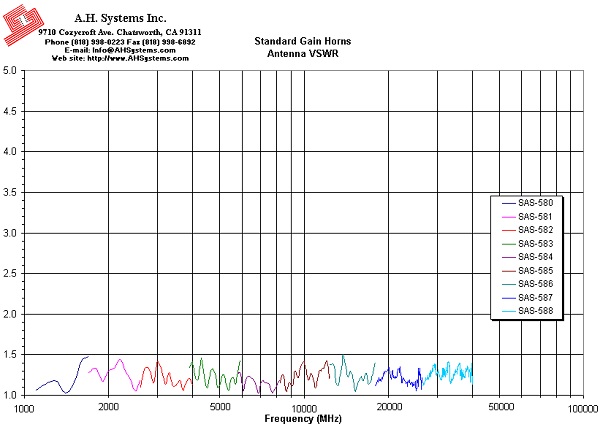

• SAS-581 Typical VSWR

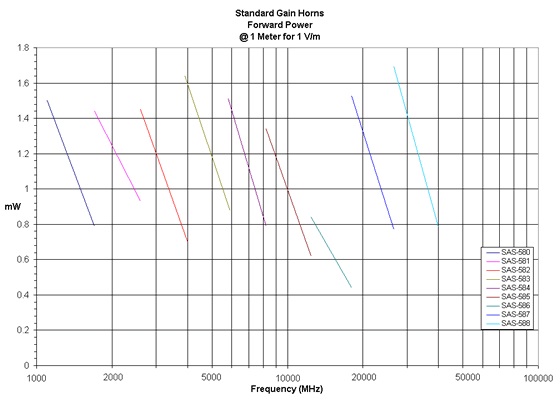

• SAS-581 Drive Power

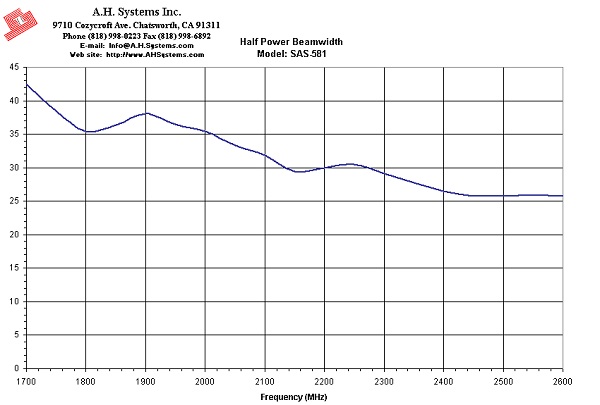

• SAS-581 Half Power Beamwidth

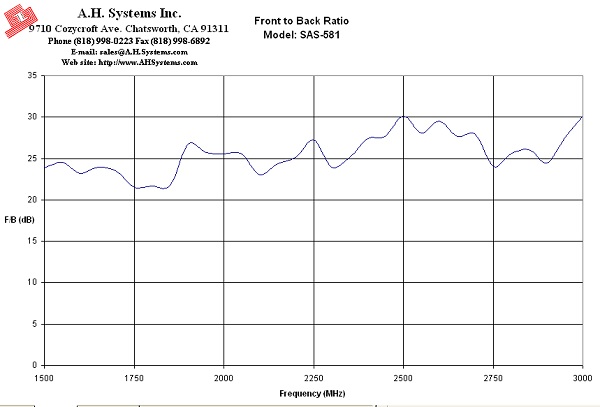

• SAS-581 Front to Back Ratio

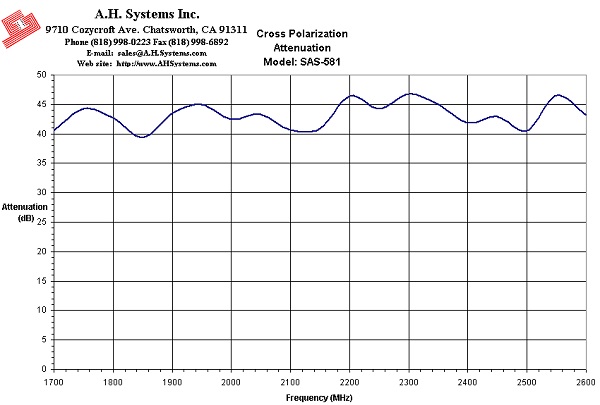

• SAS-581 Cross Polarization Attenuation
См. рупорные антенны A.H.Systems
Рупорные двух-гребневые антенны:
• SAS-570 (170 МГц - 3 ГГц, 10 дБи)
• SAS-571 (700 МГц - 18 ГГц, 12 дБи)
• SAS-572 (18 ГГц - 26,5 ГГц, 20 дБи)
• SAS-573 (26,5 ГГц - 40 ГГц, 20 дБи)
• SAS-574 (18 ГГц - 40 ГГц, 17 дБи)
• SAS-575 (1 ГГц - 4 ГГц, 12 дБи)
Рупорные антенны стандартного усиления:
• SAS-580 (1,12 ГГц - 1,70 ГГц, 14,7 дБи)
• SAS-581 (1,7 ГГц - 2,6 ГГц, 14,5 дБи)
• SAS-582 (2,60 ГГц - 3,95 ГГц, 15,1 дБи)
• SAS-583 (3,95 ГГц - 5,85 ГГц, 14,5 дБи)
• SAS-584 (5,85 ГГц - 8,20 ГГц, 14,8 дБи)
• SAS-585 (8,2 ГГц - 12,4 ГГц, 15,6 дБи)
• SAS-586 (12,4 ГГц - 18,0 ГГц, 14,9 дБи)
• SAS-587 (18,0 ГГц - 26,5 ГГц, 14,8 дБи)
• SAS-588 (26,5 ГГц - 40,0 ГГц, 14,6 дБи)
