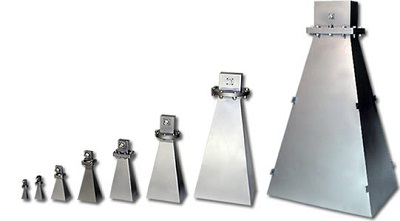

Рупорная антенна SAS-583 (3,95 ГГц – 5,85 ГГц)
Характеристики антенны SAS-583
• SAS-583 имеет диапазон: 3,95 - 5,85 ГГц
• Антенна со стандартным усилением
• Фактор антенны (1 м) равен: 29,2 дБ/м
• Коэффициент усиления антенны: 14,5 дБи
• Мощность максимальная: 500 Вт
• Излучение поля максимальное: 500 В/м
• Ширина луча E-плоскости: 29°
• Ширина луча H-плоскости: 29°
• Импеданс (номинальный): 50 Ом
• Коэффициент КСВН: 1.35:1 (max 1.6:1)
• Тип разъема: WR-187/N (F) адаптер
• База монтажная изделия (резьба): ¼ - 20 (F)
• Длина/Ширина/Высота: 30,5/9,4/12,9 см
• Вес SAS-583 антенны: 0,952 кг
Особенности антенны SAS-583
• SAS-583 имеет диапазон: 3,95 ГГц - 5,85 ГГц
• Антенна с линейной поляризацией
• Работа антенны на передачу и прием
• Калибровка на 1 и 3 м (горизонтальная поляризация)
• Тестирование: FCC, MIL-STD, TEMPEST и VDE
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-583
Антенна SAS-583 A.H.Systems представляет рупор стандартного усиления, предназначенный для осуществления тестов на помехоустойчивость, излучение на частотах 3,95 - 5,85 ГГц.
Линейно поляризованная антенна модели SAS-583, как и многие рупорные антенны, обладает постоянным КПД, средним усилением и низким КСВ.
Специальная конструкция антенны SAS-583 гарантирует высокие эксплуатационные характеристики.
Сравнение реальных и прогнозируемых значений факторов антенны имеет разницу +/- 0,5 дБ.
С помощью рамочной антенны SAS-583 можно делать высокоточные измерения. Это позволяет рассматривать данную модель как эталонное устройство для измерений.
Адаптер (коаксиальный) для волновода некоторым образом ограничивает мощность антенны SAS-583. В случае, если нужно создать высокой напряженности поле, то данный коаксиальный адаптер можно удалить.
Модель антенны SAS583 оснащена монтажным приспособлением, подходящим для резьбы ¼ - 20 («папа»). Это позволяет крепить рупорную антенну, например, на штатив.
Разная поляризация (горизонтальная, вертикальная) образуется путем поворотов самой антенны SAS-583 на штативе.
Рекомендуемые приспособления SAS-583
• ATU-510 (штатив для антенны, дерево)
• AEH-510 (вращ. головка (угол, азимут), пластик)
• SAC-211 (3 м N/N кабель, RG-214U)
• PAM-0118P (предусилитель)
Дополнительная информация по антенне SAS-583
• Техническое описание антенны SAS-583 (по запросу)
• Beamwidth Patterns antenna SAS-583 (по запросу)
• Числовые данные по фактору и усилению антенны SAS-583
| Рабочая частота, МГц | Фактор антенны, дБ/м | Усиление антенны, дБи |
| 3900 | 29.0 | 13.05 |
| 4000 | 29.1 | 13.20 |
| 4100 | 28.9 | 13.60 |
| 4200 | 28.7 | 14.03 |
| 4300 | 28.7 | 14.23 |
| 4400 | 29.2 | 13.95 |
| 4500 | 29.3 | 14.00 |
| 4600 | 29.2 | 14.35 |
| 4700 | 29.1 | 14.57 |
| 4800 | 29.0 | 14.87 |
| 4900 | 28.8 | 15.21 |
| 5000 | 29.0 | 15.21 |
| 5100 | 29.1 | 15.29 |
| 5200 | 29.4 | 15.17 |
| 5300 | 29.4 | 15.29 |
| 5400 | 29.5 | 15.38 |
| 5500 | 29.3 | 15.71 |
| 5600 | 29.3 | 15.87 |
| 5700 | 29.5 | 15.82 |
| 5800 | 29.8 | 15.69 |
| 5900 | 29.9 | 15.77 |

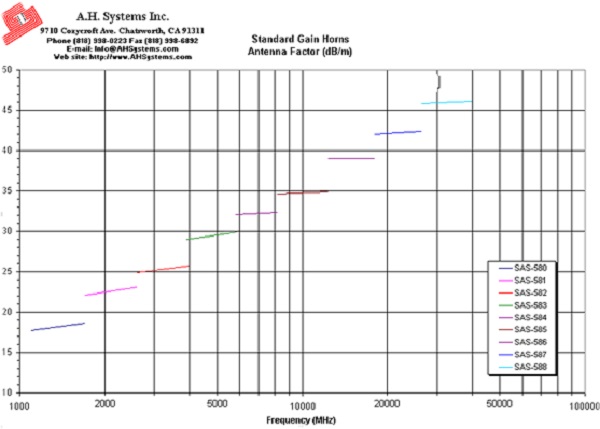

• SAS-583 Typical Antenna Factor Plot

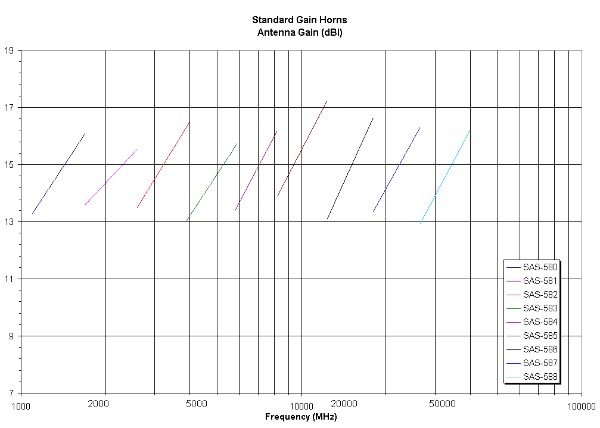

• SAS-583 Typical усиление Plot

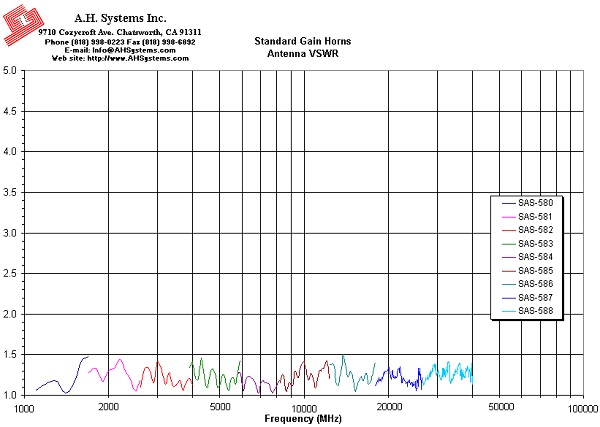

• SAS-583 Типичный КСВН

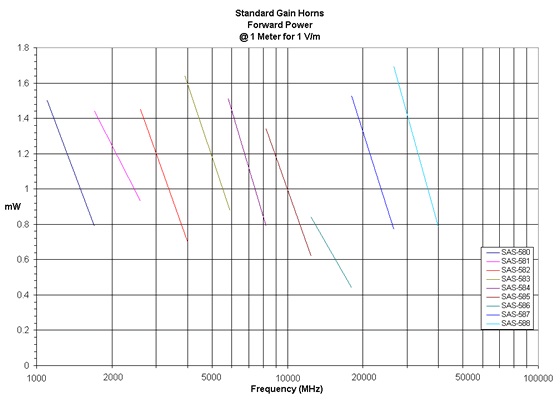

• SAS-583 Drive Power

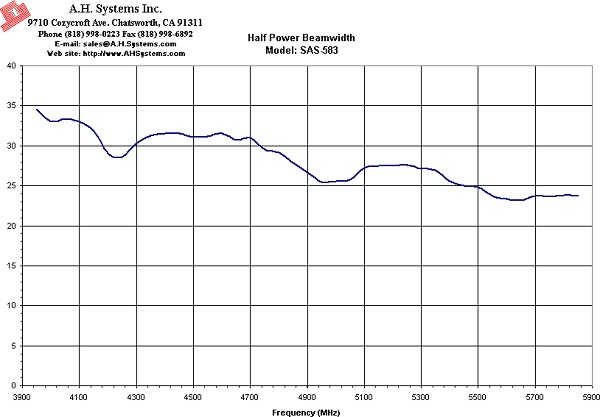

• SAS-583 Half Power Beamwidth

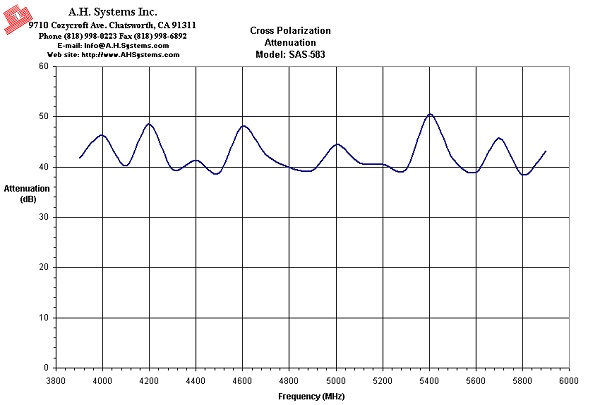

• SAS-583 Cross Polarization Attenuation
