Антенна биконическая SAS-540 (20 МГц – 330 МГц)




Антенна SAS-540

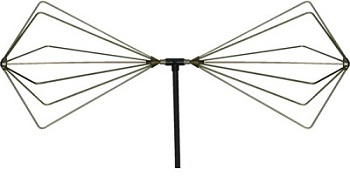

Биконическая антенна SAS-540

• Диапазон частот:

- 20 МГц – 330 МГц.

• Тип антенны:

- биконическая.

• Функции:

- ЭМС тестирования.

• Особенности:

- надежная конструкция,

- приемо-передающие фунции,

- есть симметрирующее устройство.

• Поддерживаемые стандарты:

- FCC, TEMPEST, MIL-STD, VDE.

• Калибровка (1, 3, 10 м, гориз. поляризация).

• Производство антенны биконической: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-540


Антенна SAS-540 – биконическая антенна от A.H.Systems, измеряющая и тестирующая по частотам 20 - 330 МГц.

Данная модель антенны SAS-540 идеальна для использования в испытательных лабораториях ЭМС.

Биконическая модель антенны SAS-540 эффективна для измерений, проводимых в безэховых камерах, в экранированных комнатах и помещениях.

Симметрирующее устройство антенны в качестве трансформатора улучшает линейность отклика, что важно для ЭМС тестирований.

Биконическая антенна SAS-540 является идеальным решением для проверки требований по CISPR, CE, EN, MIL-STD, SAE, ANSI, BELLCORE, FCC, IEC.


Характеристики антенны SAS-540


• Частоты модели: 20 - 330 МГц.

• КПД (Фактор) антенны: 8,5 - 21.5 дБ/м.

• Номин. импеданс: 50 Ом.

• Излуч. поля макс: 2 В/м.

• Пост. мощность макс: 1 Вт.

• Усиление антенны: -22 - 2,8 дБи.

• Тип модели: всенаправленный.

• Коэфф. КСВ: 1,0:1.

• Тип разъема ант.: N(f).

• Монтаж, крепление: ABC-B (в к-те).


Размеры антенны и вес


• Высота/Ширина – 73,7 см/133,4 см.

• Вес антенны: 1,720 кг.


В комплекте антенны SAS-540


ABC-B (Монтажный антенный зажим).


Рекомендуемые принадлежности для SAS540


PAM-0202 (Предусилитель).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по SAS-540


• Техническое описание антенны SAS-540 (по запросу).

• Руководство по эксплуатации антенны SAS-540 (по запросу).

• Чертеж антенны SAS-540 (по запросу).

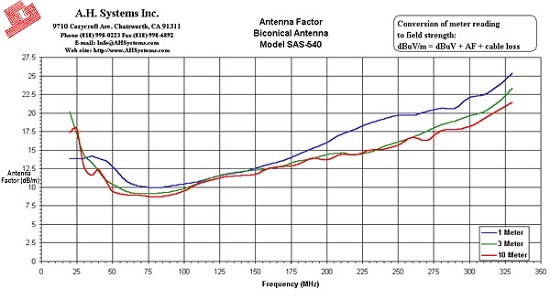

• Типичный Фактор антенны (КПД) SAS-540


AF SAS-540

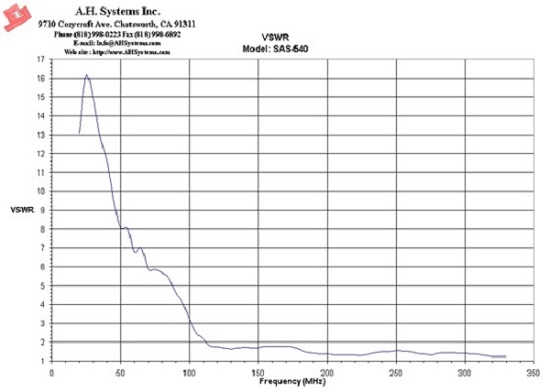

• Типичный КСВН антенны SAS-540


VSWR SAS-540
