Антенна биконическая SAS-543 (20 МГц – 300 МГц)




Антенна SAS-543

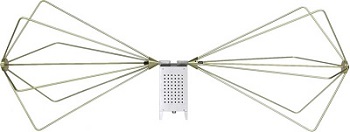

Биконическая антенна SAS-543

• Диапазон частот:

- 20 МГц – 300 МГц.

• Тип антенны:

- биконическая.

• Функции:

- тесты на соответствие,

- тесты на помехозащищенность.

• Особенности:

- высокая входная мощность,

- обрабатка полей до 1 кВт,

- есть симметрирующее устройство.

• Поддерживаемые стандарты:

- IEC 1000-4-3.

• Индивид. калибровка (1м/3м/10м, гориз.поляризация).

• Производство антенны биконической: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-543


Антенна SAS-543 представляет собой биконическую антенну, охватывающую частоты 20 МГц - 300 МГц.

Эта универсальная модель способна генерировать на низких частотах высокие поля.

Антенна используется для тестов на соответствие многим известным стандартам, таким как: CISPR, CE, EN, MIL-STD, SAE, BELLCORE, IEC.

Конструкция SAS-543 предусматривает симметрирующее устройство, способствующее проводить тесты согласно IEC 1000-4-3.

Высокопрочная конструкция этой модели позволяет обрабатывать поля до 1 кВт.

Биконическая антенна SAS-543 является идеальным решением для испытаний на помехозащищенность.


Характеристики антенны SAS-543


• Частоты: 20-300 МГц.

• Усиление модели: -14 до 2,8 дБи.

• Фактор антенны (КПД антенны): 7,4 до 20 дБ/м.

• Пост. макс. мощность: 1000 Вт.

• Модель, тип: всенаправленный.

• Показатель КСВН: 2,8:1.

• Сопротивление (ном): 50 Ом.

• Тип антенн. разъема: N(f).

• Крепеж-монтаж: резьб. 1/4 - 20 (f)


Размеры и масса антенны SAS543


• Высота/Ширина – 43,2 см/133 см.

• Масса антенны: 2,72 кг.


Рекомендуемые принадлежности для SAS543


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-211 (Кабель 3м, N/N, RG-214).


Дополнительная информация по SAS-543


• Руководство по эксплуатации антенны SAS-543 (по запросу).

• Техническое описание антенны SAS-543 (по запросу).

• 1 Meter Power Requirements SAS-543 (по запросу).

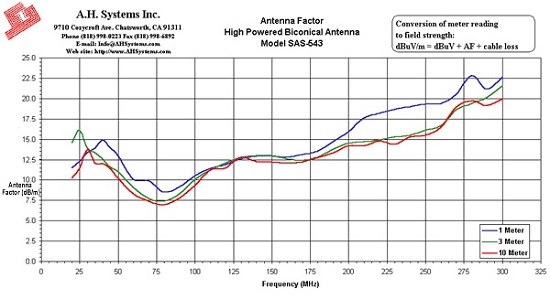

• Типичный Фактор антенны (КПД) SAS-543


AF SAS-543

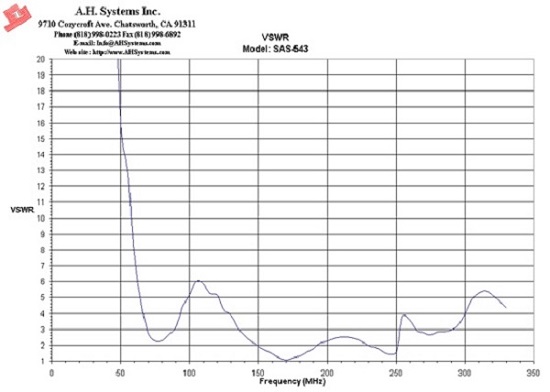

• Типичный КСВН антенны SAS-543


VSWR SAS-543
