Антенна биконическая SAS-544 (20 МГц – 300 МГц)

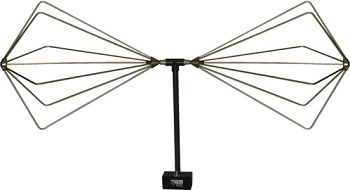

Биконическая антенна SAS-544

Антенна SAS-544


• Диапазон частот:

- 20 МГц – 300 МГц.

• Тип антенны:

- биконическая.

• Функции:

- тестирование ВЧ полей,

- тесты на помехозащищенность.

• Особенности:

- функции приема и передачи,

- есть симметрирующее устройство.

• Поддерживаемые стандарты:

- Tempest, FCC, ст.VDE и MIL-STD.

• Калибровка индивидуальная (1 м, 3 м, 10 м, поляр. гориз.).

• Производство антенны биконической: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-544


Антенна SAS-544 представляет собой биконическую антенну с симметрирующим устройством разработанную A.H. Systems.

Данная модель тестирует в диапазоне 20-300 МГц.

За счет специального симметрирующего устройства с коаксиальной обмоткой SAS-544 может использоваться для получения и передачи в высоком ЭМ РЧ поле.

Антенна применяется для измерений на помехозащищенность, а также испытаний по многим стандартам (BELLCORE, ANSI, CE, EN, CISPR, IEC, MIL-STD, FCC, SAE, NACSIM, VCCI).

Модель SAS-544 не теряет своих характеристик при эксплуатации на разных участках (экранированная камера, открытое пространство и пр.).

Биконическая антенна SAS-544 имеет высоконадежную конструкцию и при правильной эксплуатации его срок службы значителен.


Характеристики антенны SAS-544


• Частотный диапазон модели: 20-300 МГц.

• Усиление антенны: -23 до 2,8 дБи.

• Фактор (КПД) антенны SAS-544: 6-21 дБ/м.

• Макс. пост. мощность: 300 Вт.

• Излучение поля макс.: 20 В/м.

• Тип: всенаправленный.

• Тип разъема: N(f).

• Импеданс (сопротивл.): 50 Ом.

• Монтаж: резьб. 1/4 - 20 (f).


Габариты и вес модели


• Высота/Ширина – 73,7 см/134 см.

• Вес модели: 1,95 кг.


В комплекте антенны SAS-544


ABC-B (Монтажный антенный зажим).


Рекомендуемые принадлежности для SAS544


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по SAS-544


• Руководство к антенне SAS-544 (по запросу).

• 1 Meter Power Requirements SAS-544 (по запросу).

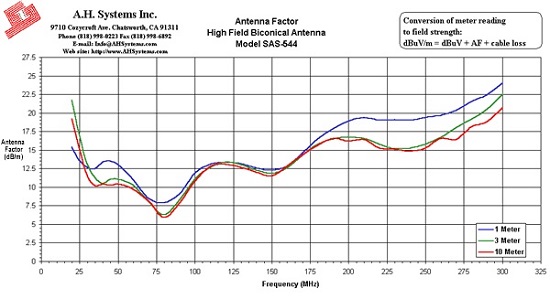

• Типичный Фактор антенны (КПД) SAS-544


AF SAS-544

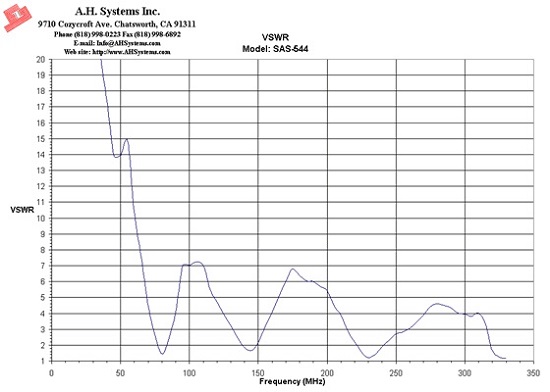

• Типичный КСВН антенны SAS-544


VSWR SAS-544
