Антенна биконическая SAS-545 (30 МГц – 1 ГГц)

биконическая антенна SAS-545


Антенна SAS-545


• Диапазон частот:

- 30 МГц – 1 ГГц.

• Тип антенны:

- биконическая,

- всенаправленная.

• Функции:

- мониторинг,

- слежение,

- тестирование излучения,

- тестирование характеристик камер.

• Особенности:

- высокая надежность,

- прочная конструкция,

- широкополосный диапазон частот.

• Соответствие требованиям:

- стандарт CISPR 16-4-1:2010.

• Индивидуальная калибровка (гор. поляр., 1 и 2 м).

• Производство биконической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-545


Антенна SAS-545 представляет собой широкополосную всенаправленную биконическую антенну производства A.H.Systems.

Данная модель антенны охватывает достаточно широкий частотный диапазон: 30 - 1000 МГц.

Биконическая антенна SAS-545 является идеальным решением для тестирования излучения, мониторинга поля и проверки характеристик камер.


Характеристики электрические


• Диапазон рабочих частот: 30 – 1000 МГц.

• Импеданс (сопротивление): 50 Ом.

• Постоянная мощность максимум: 200 Вт.

• Разъем: тип N (female).

• Монтаж: ABC-B крепеж с резьбой 1/4 - 20 (female).


Физические характеристики


• Высота устройства: 38,1 см.

• Ширина устройства: 36,25 см.

• Глубина устройства: 19,5 см.

• Вес: 0,725 кг.


В комплекте SAS545


ABC-B (крепежный зажим для антенны).


Рекомендуемые принадлежности


AEH-510 (Головка вращение по азимуту и изменения угла).

АTU-510 (Деревянный штатив для антенны).

SAC-213 (Кабель 3м, N/N, RG-58A/U).

PAM-0202 (Предусилитель антенны).


Дополнительная информация по SAS-545

• Техническое описание антенны SAS 545 (по запросу).


Технические диаграммы антенны SAS-545

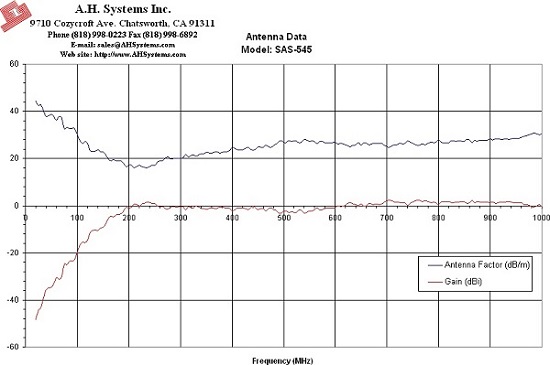

• Типичный КПД антенны SAS-545


AF SAS-545

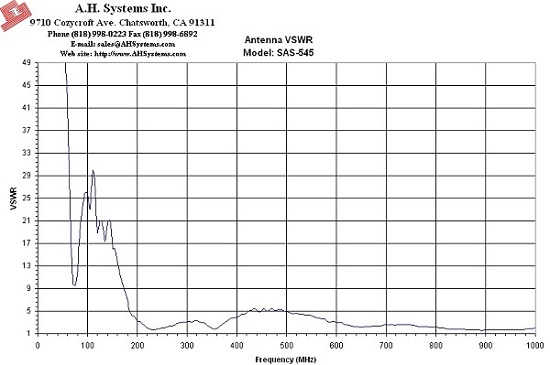

• КСВН антенны SAS-545


VSWR SAS-545
