Антенна биконическая SAS-544F (20 МГц – 300 МГц)

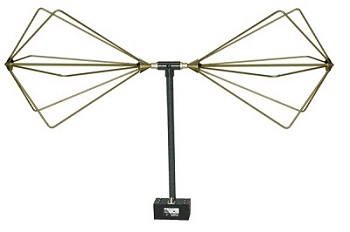

Биконическая антенна SAS-544F

Антенна SAS-544F


• Диапазон частот:

- 20 МГц – 300 МГц.

• Тип антенны:

- биконическая.

• Функции:

- тестирование ВЧ полей,

- тесты на помехозащищенность.

• Особенности:

- складная конструкция,

- функции приема и передачи,

- есть симметрирующее устройство,

- возможность высокомощной обработки.

• Поддерживаемые стандарты:

- TEMPEST, MIL-STD, VDE и FCC.

• Калибровка индивид. (1м, 3м, 10 м, гориз. поляр.).

• Производство антенны биконической: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-544F


Антенна SAS-544F представляет собой складную биконическую антенну, работающую в радиусе измерений 20 – 300 МГц.

Данная модель антенны ЭМС производства A.H.Systems оснащена симметрирующим устройством с коаксиальной обмоткой, позволяющим обрабатывать высокомощные радиочастотные поля.

Складная антенна SAS-544F идеально подходит для портативных тестирований на помехозащищенность и выполнения требований многих стандартов (CISPR, CE, EN, ANSI, BELLCORE, MIL-STD, NACSIM, FCC, IEC, SAE, VCCI).

Биконическая антенна модели SAS-544F за счет симметрирующего устройства может работать в высоком электромагнитном РЧ поле.

Эта антенна быстро собирается и разворачивается (как зонтик) для проведения необходимых работ.

Модель SAS-544F может храниться и транспортироваться в специальном футляре.

Прочная и надежная конструкция позволяет использовать SAS-544F в помещениях (разного типа), на открытом пространстве.

Антенна A.H.Systems SAS-544F является высоконадежной антенной в работе и рассчитана на большой срок эксплуатации.

Данная антенна входит в состав таких наборов антенн, как: AK-285T, AK-285R (ссылки на наборы ниже).


Характеристики антенны SAS-544F


• Диапазон по част.: 20 – 300 МГц.

• Усиление антенны: -23 до 2,8 дБи.

• Фактор (КПД) антенны: 6 до 21 дБ/м.

• Излучение поля макс.: 20 в/м.

• Мощность (пост.) макс.: 300 Вт.

• Тип: всенаправленный.

• Разъем модели: N(f).

• Сопротивление (номинал.): 50 Ом.

• Крепежн. база: 1/4 - 20 (f) резьба.


Габариты и вес антенны SAS-544F


• Высота/Ширина – 73,7 см/134 см.

• Вес изделия: 1,95 кг.


В комплекте антенны SAS-544F


ABC-B (Монтажный антенный зажим).


Рекомендуемые принадлежности для SAS544F


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по SAS-544F


• Техническое описание антенны SAS-544F (по запросу).

• 1 Meter Power Requirements SAS-544F (по запросу).

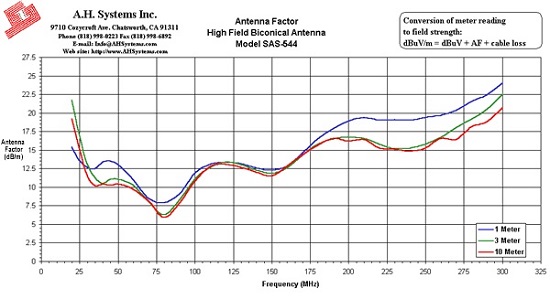

• Типичный Фактор антенны (КПД) SAS-544F


AF SAS-544F

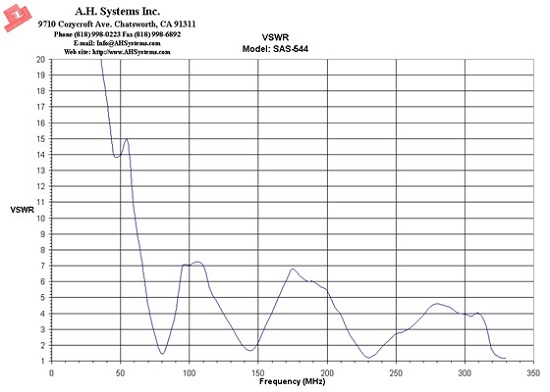

• Типичный КСВН антенны SAS-544F


VSWR SAS-544F
