Билогопериодическая антенна SAS-521-2 (25 МГц – 2 ГГц)

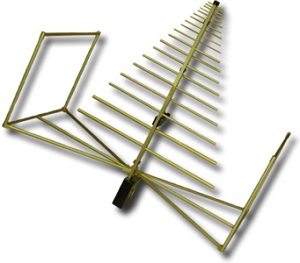

билогопериодическая антенна SAS-521-2

Антенна SAS-521-2


• Диапазон частот:

- 25 МГц – 2000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- широкий диапазон,

- отличные характеристики,

- легкая и надежная конструкция.

• Возможности:

- тест экран. помещений, камер,

- тест в открытом пространстве.

• Соответствие требованиям:

- Tempest, MIL-STD, VDE и FCC.

• Калибровка индивид. (на 1-3-10 м, гориз. поляриз.).

• Производство антенны билогопериодической: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-521-2


Антенна SAS-521-2 – современная билогопериодическая модель от A.H.Systems, представляющая собой гибрид биконической и логопериодической антенны.

Bilogical SAS-521-2 обладает достаточно большим охватом частот, составляющим диапазон от 25 МГц до 2000 МГц.

Модель данной антенны позволяет специалисту производить оперативные тестирования в любой местности, будь это экранированная комната или открытое пространство.

В линейку A.H.Systems, кроме SAS-521-2, входят аналогичные антенны SAS-521-4 и SAS-521-7, которые различаются частотным диапазоном.

Благодаря своим надежным повторяемым измерениям, данные антенны имеют многофункциональное применение.

Bilogical SAS-521-2 великолепно подходит для тестов на помехоустойчивость, а также для испытаний по многим стандартам: Tempest, MIL-STD (Military), VDE и FCC.

Билогопериодическая антенна SAS-521-2 – это недорогое, но продуктивное решение для широкополосных тестов.

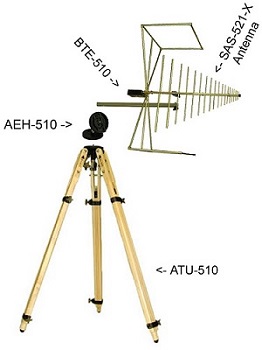

антенна SAS-521-2 с принадлежностями

Характеристики Biconical SAS-521-2


• Диапазон частот модели: 25 - 2000 МГц.

• Импеданс (номинал. сопротивлен.): 50 Ом.

• Макс. мощность (пост.): 1000 Вт.

• Поле излуч. (макс): 100 В/м.

• Тип разъема оборудования: N (f).

• Монтаж. база: 1/4-20 (f) резьба.


Габариты и вес антенны


• Высота/Ширина/Длина – 56,4см/97,8см/94,7см.

• Вес антенны: 2,00 кг.


Рекомендуемые принадлежности


PAM-0202 (Предусилитель).

SAC-213 (Кабель 3м, N/N, RG-58A/U).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).


Дополнительная информация по SAS-521-2


• Чертеж антенны SAS-521-2 (по запросу).

• Руководство по антенне SAS-521-2 (по запросу).

• Техническое описание антенны SAS-521-2 (по запросу).

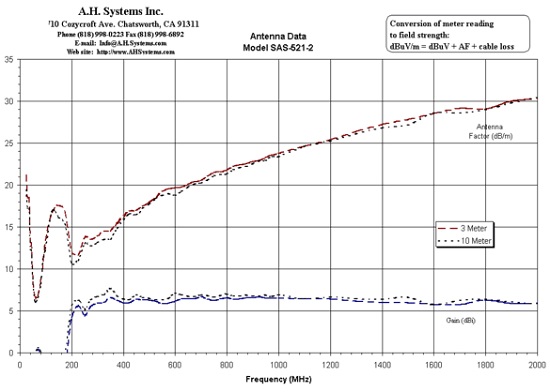

• Типичный Фактор антенны (КПД) SAS-521-2


AF SAS-521-2

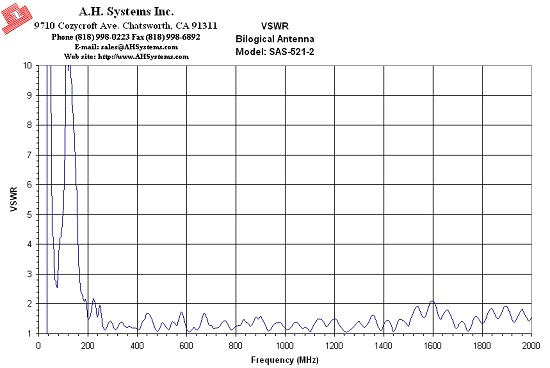

• Типичный КСВН антенны SAS-521-2


VSWR SAS-521-2

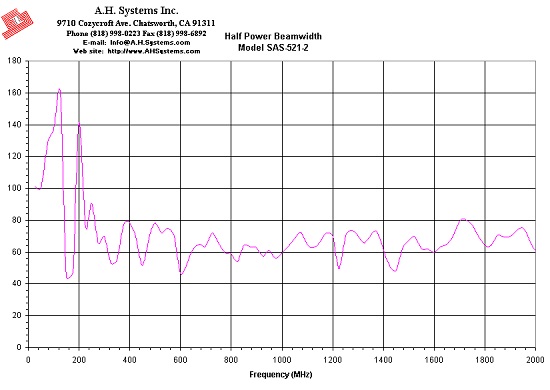

• SAS-521-2 Half Power Beamwidth


HP SAS-521-2

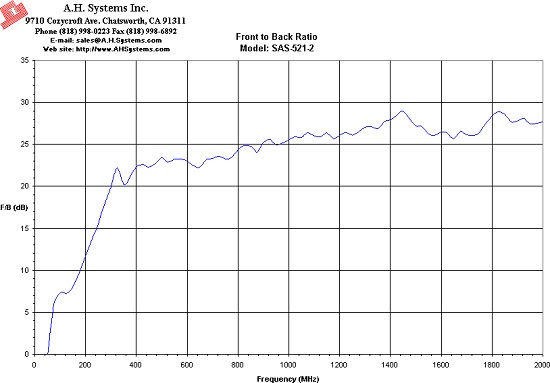

• SAS-521-2 Front to Back ratio


FB SAS-521-2
