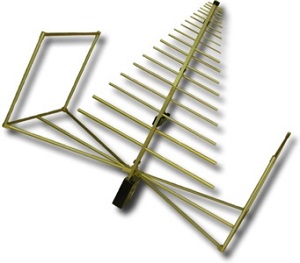

Билогопериодическая антенна SAS-521F-2 (25 МГц – 2 ГГц)
Особенности SAS-521F-2
• Диапазон частот:
- 25 МГц – 2000 МГц.
• Тип антенны:
- билогопериодическая.
• Функции:
- измерения параметров,
- тестирование характеристик.
• Особенности:
- сверхпрочность,
- широкий диапазон,
- разборная конструкция,
- отличные характеристики.
• Возможности:
- тесты экран-помещений, камер,
- тесты в открытом пространстве.
• Соответствие требованиям:
- Tempest, MIL-STD (воен), ст. VDE и FCC.
• Индивид. калибровка (на 1-3-10 м, гориз. поляр.).
• Производство билогопериодической антенны: A.H.Systems.
Цена по запросу, e-mail: info@ahsystems.ru
Описание антенны модели SAS-521F-2
Антенна SAS-521F-2 – это гибрид биконической и логопериодической антенны, которая может охватывать частоты 25-2000 МГц.
Эта Biconical antenna SAS-521F-2 с возможностью быстрого разворачивания (ракскрывающаяся конструкция) очень удобна для портативного применения.
Данная модель антенны, как и модели SAS-521F-4 и SAS-521F-4, является новой разработкой производителя A.H.Systems.
Все эти билогоперидические антенны имеют отменные характеристики, надежную и высокопрочную конструкцию.
Разборная антенна SAS-521F-2 входит также в состав набора антенн AK-521F-2 (ссылка на наборы ниже).
Билогоперидическая антенна SAS-521F-2 от A.H.Systems позволяет проводить эффективные тестирования в любых условиях: на открытой местности, в экранированном помещении и т.д.
Характеристики SAS-521F-2
• Диапазон частот модели: 25 - 2000 МГц.
• Излучение поля макс.: 100 В/м.
• Мощность постоянное макс.: 400 Вт.
• Импеданс (сопротивление. ном): 50 Ом.
• Тип разъема антенны: N (f).
• Установка антенны: резьба 1/4-20 (f).
Габариты антенны и ее вес
• Высота/Ширина/Длина – 56,4/100,3/94,7 см.
• Вес антенны: 2,00 кг.
Рекомендуемые принадлежности
• PAM-0202 (Предусилитель).
• SAC-213 (Кабель 3м, N/N, RG-58A/U).
• BTE-510 (Штатив для билогопериодической антенны, выдвижной).
• ATU-510 (Штатив для антенны, деревянный).
• AEH-510 (Головка по азимуту и углу, пластиковая).
Дополнительная информация по SAS-521F-2

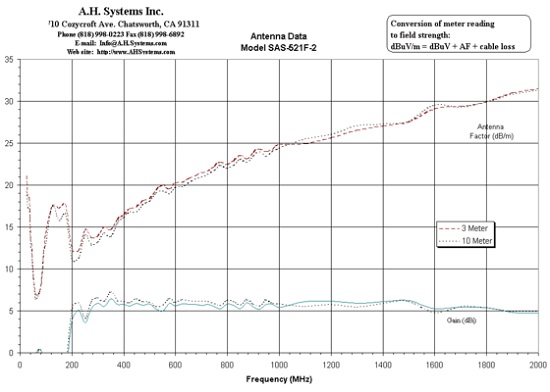

• Типичный Фактор антенны (КПД) SAS-521F-2

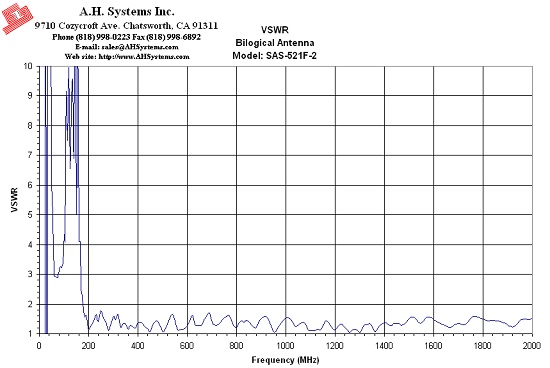

• Типичный КСВН антенны SAS-521F-2

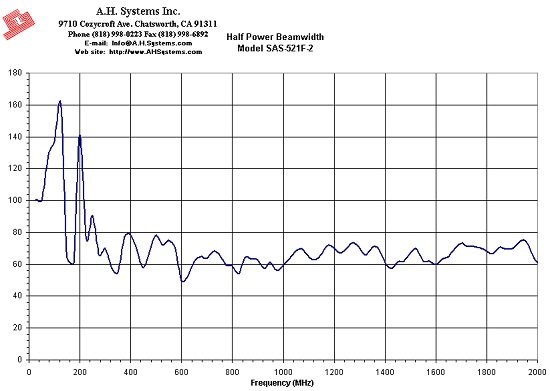

• SAS-521F-2 Half Power Beamwidth
