Билогопериодическая антенна SAS-521-4 (25 МГц – 4 ГГц)

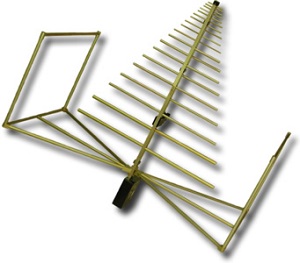

билогопериодическая антенна SAS-521-4

Антенна SAS-521-4


• Диапазон частот:

- 25 МГц – 4000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- широкополосность,

- надежность конструкции,

- хорошие характеристики.

• Возможности:

- тест экран. помещений, камер,

- тест в открытом пространстве.

• Соответствие требованиям:

- Tempest, MIL-STD (военн.), VDE и FCC.

• Калибровка индивид. (на 1, 3, 10 м, гориз. поляр.).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-521-4


Антенна SAS-521-4 – современная гибридная (биконическая и логопериодическая) антенна от A.H.Systems.

Модель Bilogical SAS-521-4 позволяет проводить оперативное тестирование в широком диапазоне от 25 МГц до 4000 МГц.

Похожие с этой антенной модели SAS-521-2 и SAS-521-7 являются одинаковыми по классу, но имеют различия по охватываемым частотам.

Благодаря надежной конструкции гибридная антенна позволяет осуществлять измерения практически в любом месте (помещение, комната, на открытом воздухе).

Билогопериодическая антенна SAS-521-4 – это оптимальное решение для широкополосных тестов!


антенна SAS-521-4 с принадлежностями

Характеристики Biconical SAS-521-4


• Диапазон частот модели: 25 - 4000 МГц.

• Импеданс (номин.сопр.): 50 Ом.

• Макс. мощность (пост.): 1 кВт.

• Излуч. поле максимум: 100 В/м.

• Вид: направленный.

• Тип разъема: N (f).

• База монтажная: 1/4-20 (f) резьба.


Габариты и вес антенны


• Высота/Ширина/Длина – 56,4см/97,8см/97,3см.

• Вес антенны: 2,04 кг.


Рекомендуемые принадлежности


PAM-0204 (Предусилитель).

SAC-211 (Кабель 3м, N/N, RG-214U).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).


Дополнительная информация по SAS-521-4


• Чертежи антенны SAS-521-4 (по запросу).

• Техническое описание антенны SAS-521-4 (по запросу).

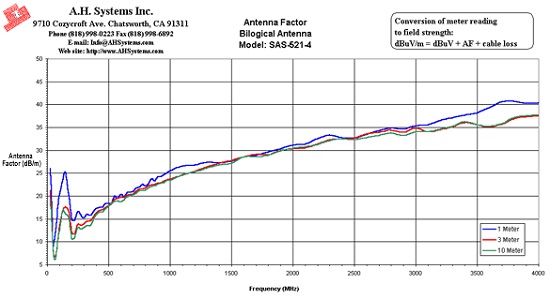

• Типичный Фактор антенны (КПД) SAS-521-4


AF SAS-521-4

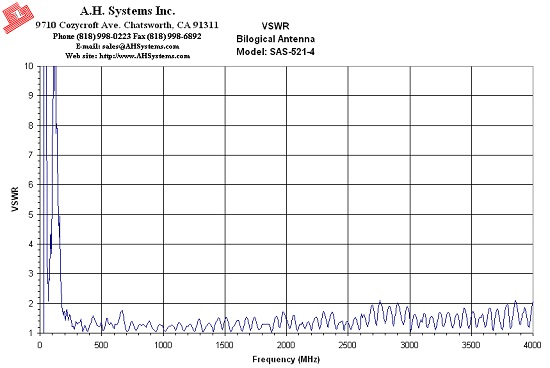

• Типичный КСВН антенны SAS-521-4


VSWR SAS-521-4
