Билогопериодическая антенна SAS-521F-7 (25 МГц – 7 ГГц)

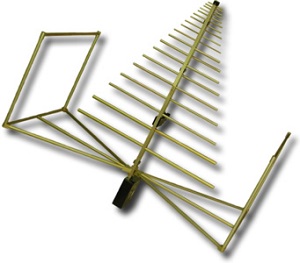

билогопериодическая антенна SAS-521F-7

Особенности SAS-521F-7


• Диапазон частот:

- 25 МГц – 7000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- раскрывающаяся,

- прочность конструкции,

- широкий диапазон,

- отличные характеристики.

• Возможности:

- тесты экран-камер, помещений,

- тесты в открытом пространстве.

• Соответствие требованиям:

- MIL-STD (военн.), Tempest, FCC, VDE.

• Индивид. калибровка (на 1, 3, 10 м, гориз. поляр.).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-521F-7


Антенна SAS-521F-7 представляет собой раскрывающуюся билогопериодическую модель антенны A.H.Systems, имеющую значительный диапазон 25 - 7000 МГц.

Данный гибрид воссоединил в себе логопериодическую, а также биконическую антенну и входит в состав набора антенн AK-521F-7.

Гибридная антенна SAS-521F-7 являются достаточно недорогим, но продуктивным техническим средством для проведения тестирований.

Устройство может работать эффективно на воздухе, в комнате с экранированнием и т.д., проявляя свои превосходные характеристики.

Гибридная антенна SAS-521F-7 – это отличное портативное решение в сфере измерений.


Антенна SAS-521F-7 с дополнительными приспособлениями

Характеристики антенны SAS-521F-7


• Охват раб. част.: 25 - 7000 МГц.

• Сопротивление (импеданс) номинал.: 50 Ом.

• Излучение поля макс.: 100 В/м.

• Макс. мощность (пост.): 400 Вт.

• Тип разъема антенны: N (f).

• Для крепления: резьба 1/4-20 (f).


Размеры антенны и вес


• Высота: 56,4 см.

• Ширина: 97,8 см.

• Длина: 99,1 см.

• Вес антенны: 2,04 кг.


Рекомендуемые принадлежности


PAM-0207 (Предусилитель).

SAC-211 (Кабель 3м, N/N, RG-214U).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).


Дополнительная информация по SAS-521F-7

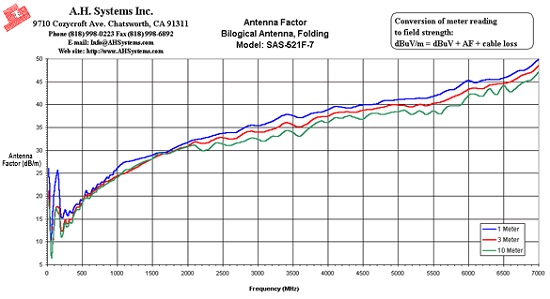

• Типичный Фактор антенны (КПД) SAS-521F-7


AF SAS-521F-7

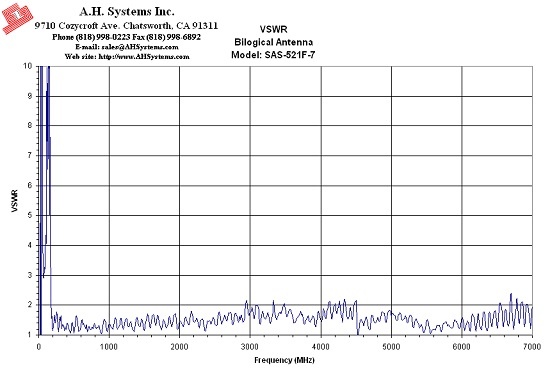

• Типичный КСВН антенны SAS-521F-7


VSWR SAS-521F-7

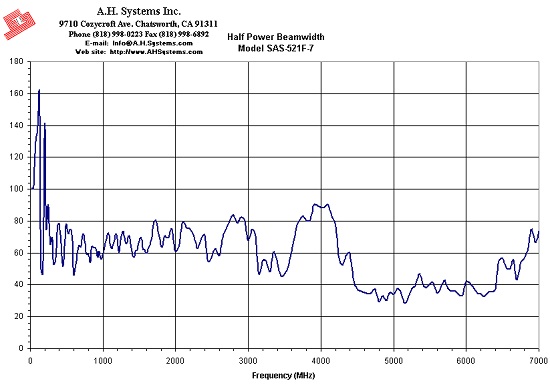

• SAS-521F-7 Half Power Beamwidth


HP SAS-521F-7
