Билогопериодическая антенна SAS-521-7 (25 МГц – 7 ГГц)

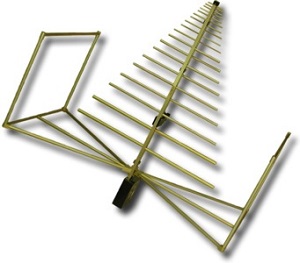

билогопериодическая антенна SAS-521-7

Особенности SAS-521-7


• Диапазон частот:

- 25 МГц – 7000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- широкополосные измерения,

- тестирование характеристик.

• Особенности:

- прочность конструкции,

- большая широкополосность,

- высокие характеристики.

• Возможности:

- тесты экран-камер, помещений,

- тесты в открытом пространстве.

• Соответствие требованиям:

- Tempest, MIL-STD (воен), VDE и FCC.

• Индивид. калибровка (гориз. поляр., на 1, 3, 10 м).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-521-7


Антенна SAS-521-7 – это современная гибридная (биконическая, логопериодическая) антенна от A.H.Systems.

Данная модель антенны Bilogical обеспечивает гибкое и оперативное тестирование в большом разбросе частот 25 МГц - 7 ГГц.

Схожие с Bicanical SAS-521-7 модели антенн SAS-521-2 и SAS-521-4 отличаются более низким диапазоном частот.

Благодаря выносливой конструкции антенна SAS-521-7 позволяет производить эффективные измерения практически в любом месте: в экранированной комнате или помещении, на открытом воздухе.

Билогопериодическая антенна SAS-521-7 является недорогим и продуктивным решением для широкополосных тестов.


антенна SAS-521-7 с принадлежностями

Характеристики антенны SAS-521-7


• Диапазон частот модели: 25 - 7000 МГц.

• Импеданс (сопр. номинал): 50 Ом.

• Мощность пост. макс.: 1 кВт.

• Излуч. поле максимум: 100 В/м.

• Тип разъема у антенны: N (f).

• Для крепежа: 1/4-20 (f) резьба.


Габариты антенны и вес


• Высота/Ширина/Длина – 56,4см/97,8см/99,1см.

• Вес антенны: 2,04 кг.


Рекомендуемые принадлежности


PAM-0207 (Предусилитель).

SAC-211 (Кабель 3м, N/N, RG-214U).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).


Дополнительная информация по SAS-521-7


• Техничекое описание атенны SAS-521-7 (по запросу).

• Руководство по антенне SAS-521-7 (по запросу).

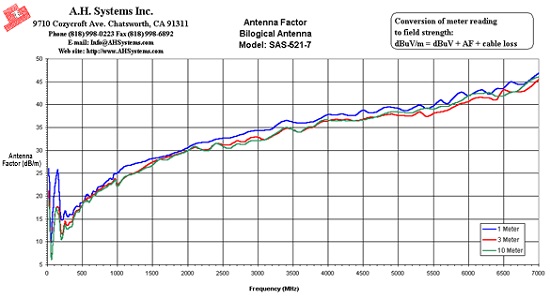

• Типичный Фактор антенны (КПД) SAS-521-7


AF SAS-521-7

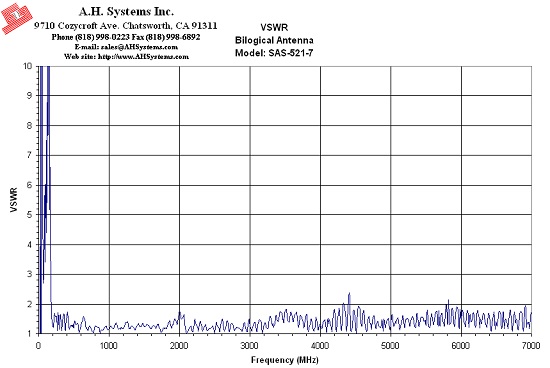

• Типичный КСВН антенны SAS-521-7


VSWR SAS-521-7

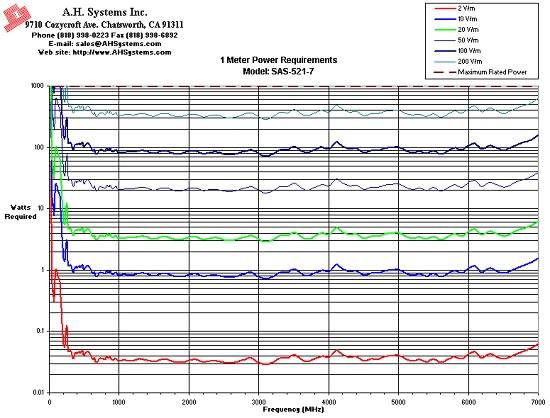

• SAS-521-7 Power Requirements (1 Meter)


PR SAS-521-7
