Билогопериодическая антенна SAS-521F-4 (25 МГц – 4 ГГц)

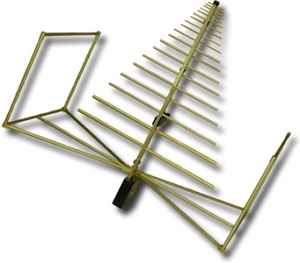

билогопериодическая антенна SAS-521F-4

особенности SAS-521F-4


• Диапазон частот:

- 25 МГц – 4000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- надежность,

- широкополосный диапазон,

- отличные характеристики,

- раскрывающаяся конструкция.

• Возможности:

- тесты экран-камер, помещений,

- тесты в открытом пространстве.

• Соответствие требованиям:

- Tempest, военн. MIL-STD, ст. VDE и FCC.

• Калибровка (на 1 м, 3 м, 10 м, поляр. гориз.).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-521F-4


Антенна SAS-521F-4 – это раскрывающаяся гибридная Bilogical антенна с охватом частот 25 - 4000 МГц, идеальная для быстрого мобильного применения.

Это новая разработка производителя A.H.Systems, которая позволяет проводить эффективные тестирования в любых условиях (открытая местность, экранированное помещение и пр.).

За счет своей функциональности антенна SAS-521F-4 применяется как отдельно, так и в наборе AK-521F-4.

Билогопериодической антенны SAS-521F-4 обладает отменными характеристиками и имеет высоконадежную конструкцию.


антенна SAS-521F-4 с принадлежностями

Характеристики антенны SAS-521F-4


• Диапазон частот модели: 25 - 4000 МГц.

• Импеданс (сопротивл. ном): 50 Ом.

• Мощность пост. макс.: 400 Вт.

• Излучение поля макс.: 100 В/м.

• Тип разъема антенны: N (f).

• Для монтажа: резьба 1/4-20 (f).


Габариты антенны и ее вес


• Высота/Ширина/Длина – 56,4/97,8/97,3 см.

• Вес антенны: 2,04 кг.


Рекомендуемые принадлежности


PAM-0204 (Предусилитель).

SAC-211 (Кабель 3м, N/N, RG-214U).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).


Дополнительная информация по SAS-521F-4

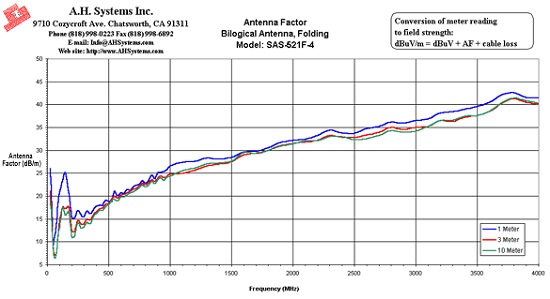

• Типичный Фактор антенны (КПД) SAS-521F-4


AF SAS-521F-4

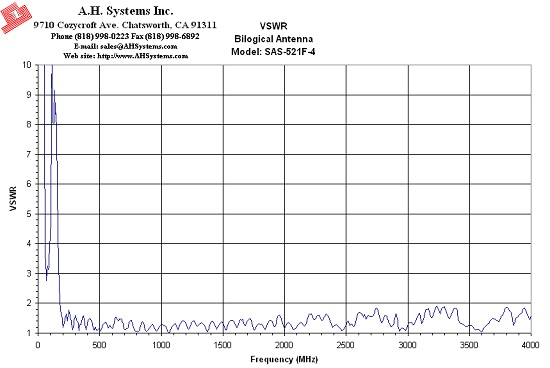

• Типичный КСВН антенны SAS-521F-4


VSWR SAS-521F-4

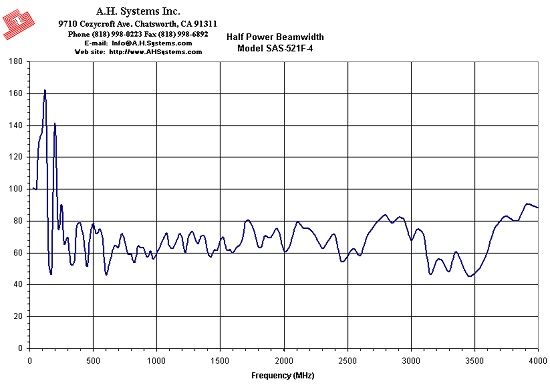

• SAS-521F-4 Half Power Beamwidth


HP SAS-521F-4
