Билогопериодическая антенна SAS-522-2 (25 МГц – 2 ГГц)



билогопериодическая антенна SAS-522-2

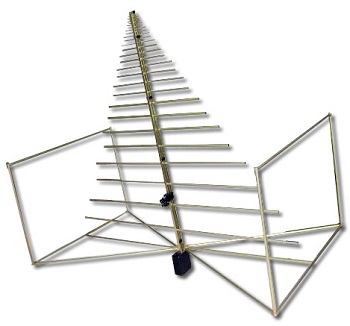

Антенна SAS-522-2


• Диапазон частот:

- 25 МГц – 2000 МГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- надежность,

- прочность конструкции,

- отличные характеристики,

- широкополосный диапазон,

- приемо-передающие функции.

• Возможности:

- тесты камер и помещений,

- тесты в открытом пространстве.

• Соответствие требованиям:

- ст.MIL-STD, FCC, ст.VDE, ст.TEMPEST.

• Индивид. калибровка (1, 3, 10 м, гориз. поляр.).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-522-2


Антенна SAS-522-2 представляет собой новый антенный гибрид от A.H.Systems, совмещающий в себе биконическую и логопериодическую антенну.

Охват частот у данной билогопериодической антенны очень широкий, он находится в пределах от 25 МГц до 2000 МГц.

Эффективность антенны не изменяется при эксплуатации ее в разных условиях (камера, экранированное помещение, открытое пространство и пр.).

Билогопериодическая антенна SAS-522-2 является оптимальным решением для широкодиапазонных измерений.


Характеристики антенны SAS-522-2


• Диапазон модели: 25 МГц – 2 ГГц.

• Импеданс (ном. сопр.): 50 Ом.

• Макс. излуч. поля: 100 В/м.

• Макс. пост. мощность: 1 кВт.

• Разъем типа: N (f).

• База монтажная: 20-1/4 резьб. (f).


Размеры и вес изделия SAS-522-2


• Высота/Ширина/Длина - 89,2 см/151,6 см/144,8 см.

• Вес данного изделия: 3,45 кг.


Рекомендуемые принадлежности


PAM-0202 (Предусилитель).

SAC-213 (Кабель 3м, N/N, RG-58A/U).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).


Дополнительная информация по SAS-522-2

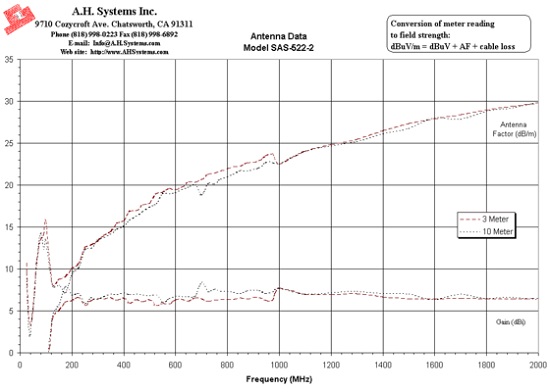

• Типичный Фактор антенны (КПД) SAS-522-2


AF SAS-522-2

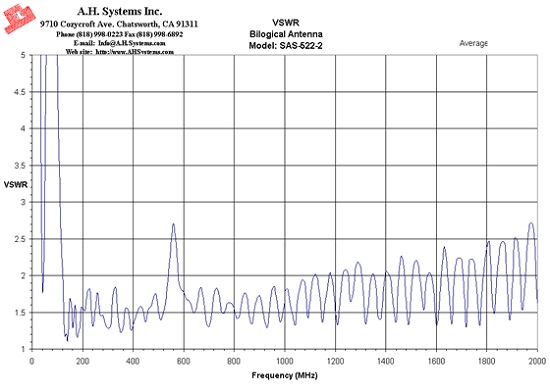

• Типичный КСВН антенны SAS-522-2


VSWR SAS-522-2
