Билогопериодическая антенна SAS-522-5 (25 МГц – 5 ГГц)



билогопериодическая антенна SAS-522-5

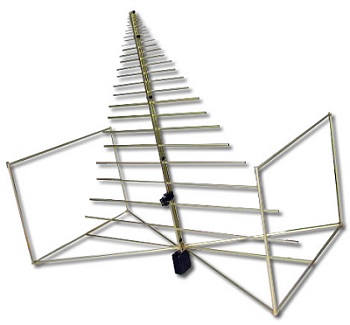

Антенна SAS-522-5


• Диапазон частот:

- 25 МГц – 5 ГГц.

• Тип антенны:

- билогопериодическая.

• Функции:

- измерения параметров,

- тестирование характеристик.

• Особенности:

- высокая надежность,

- прочность конструкции,

- широкий диапазон частот,

- отличные характеристики,

- работа на прием/передачу.

• Возможности:

- тесты камер и помещений,

- тесты в открытом пространстве.

• Соответствие требованиям:

- ст. MIL-STD, ст. FCC и ст.Tempest.

• Калибровка индивидуальная (1 м, 3 м, 10 м).

• Производство билогопериодической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-522-5


Антенна SAS-522-5 представляет собой гибридную антенну (логопериодическая и биконическая) производства A.H. Systems.

К преимуществам антенны относятся: отменные характеристики, изумительное качество изготовления, возможность тестирования в широком диапазоне (25 - 5000 МГц).

Эксплуатация билогопериодической антенны SAS-522-5 возможна в разных местах: в экранированном помещении, на открытом воздухе и прочее.

Ее высокие характеристики позволяют проводить различные тестовые измерения, включая измерения по станд.MIL-STD, станд.FCC и Tempest.

Билогопериодическая антенна SAS-522-5 - это недорогое, но эффективное средство для тестирования и измерений.


Характеристики антенны SAS-522-5


• Диапазон частот: 25 – 5000 МГц.

• Мощность постоянная max: 1000 Вт.

• Импеданс (номин): 50 Ом.

• Max излучение поля: 300 В/м.

• Разъем (тип): N (f).

• Крепеж: резьб. 1/4 - 20 (f).


Размеры и вес SAS-522-5


• Размер в длину: 147,3 см.

• Размер по высоте: 79 см.

• Ширина антенны: 151,6 см.

• Вес антенны: 3,49 кг.


Рекомендуемые принадлежности


PAM-0207 (Предусилитель).

SAC-211 (Кабель 3м, N/N, RG-214U).

BTE-510 (Штатив для билогопериодической антенны, выдвижной).

ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).


Дополнительная информация по SAS-522-5

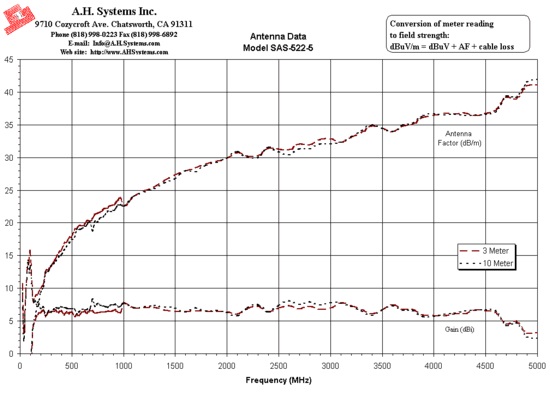

• Типичный Фактор антенны (КПД) SAS-522-5

AF SAS-522-5

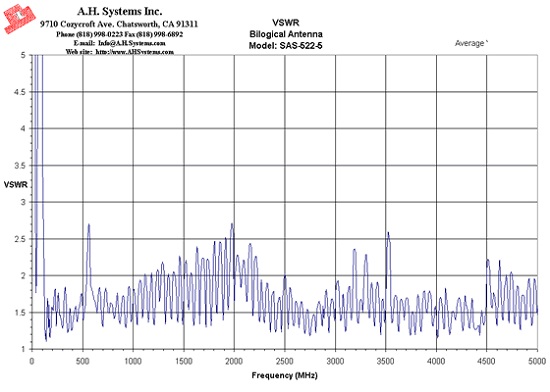

• Типичный КСВН антенны SAS-522-5

VSWR SAS-522-5
